Acero de aleación 65Mn Tipo de resorte DIN 1481 Pin de resorte Dacromet negro con ranuras Tipo pesado

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
nombre | Tipo de resorte, pines rectos, con ranuras, tipo pesado | Estándar | La norma ISO/IEC 1704:2008 se aplica a los vehículos de las categorías M1 y M2 y a los vehículos de |
---|---|---|---|
El material | 65MN | Tratamiento superficial | Es negro, dacromático. |
El color | Negro, dacromático. | Tamaño | Φ2-Φ8/Según sus necesidades |
Duración | 5 mm-55 mm/Según sus necesidades | ||
Resaltar | El acero de aleación DIN 1481,Pín de resorte con ranura DIN 1481,Pinos de resorte con ranuras pesadas |
Descripción de producto

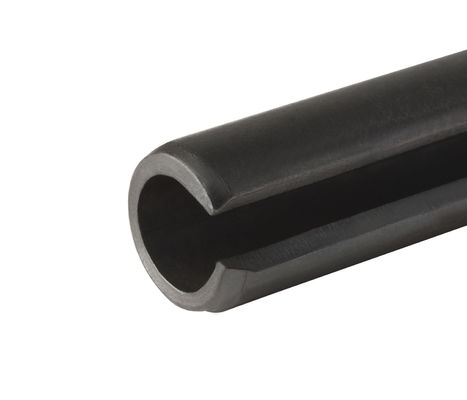

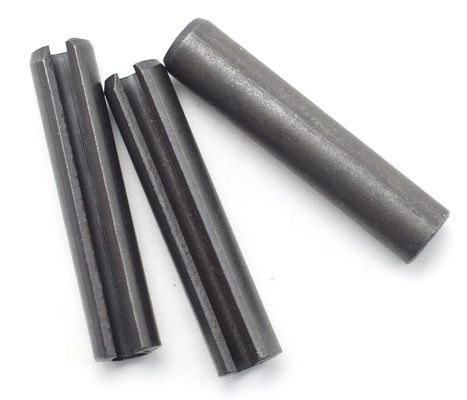

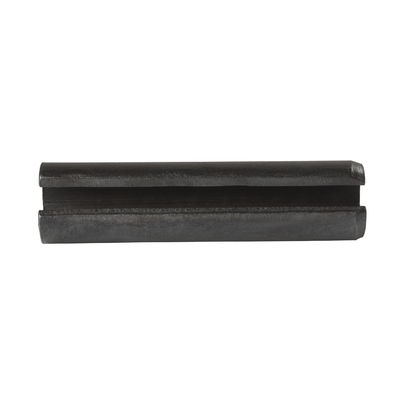

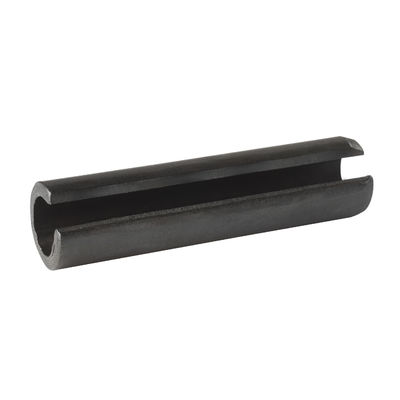

DIN1481 Acero de aleación 65Mn Tipo de resorte Pinos rectos, ranuras, tipo pesado Negrado/dacromet
Diámetro nominal | F1 | F1 y F1.5 | F2 | F2.5 | F3 | - ¿Qué es?5 | F4 | ||
d | |||||||||
a) el | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
d | Min | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
el máximo | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
d2 | - ¿ Qué? | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
el | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
Resistencia mínima a la cizalladura, única (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
Se aplicará el método de ensayo de las condiciones de ensayo. | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
Diámetro nominal | ¿Qué es?5 | F5 | F6 | F8 | F10 | F12 | F13 | ||
d | |||||||||
a) el | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
d | Min | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
el máximo | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
d2 | - ¿ Qué? | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
el | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
Resistencia mínima a la cizalladura, única (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
Se aplicará el método de ensayo de las condiciones de ensayo. | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
Diámetro nominal | F14 | F16 | F18 | F20 | F21 | F25 | F28 | ||
d | |||||||||
a) el | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
d | Min | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
el máximo | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
d2 | - ¿ Qué? | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
el | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
Resistencia mínima a la cizalladura, única (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
Se aplicará el método de ensayo de las condiciones de ensayo. | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
Diámetro nominal | F30 | Frente a la luz | El número de unidades | Frase de las enmiendas | F40 | El número de | Frente a la luz | ||
d | |||||||||
a) el | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
d | Min | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
el máximo | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
d2 | - ¿ Qué? | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
el | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
Resistencia mínima a la cizalladura, única (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
Se aplicará el método de ensayo de las condiciones de ensayo. | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 |
Características:
- Estos pines cilíndricos sonequipadocon ranuras a lo largo de su longitud axial, que permiten la deformación elástica durante la instalación, facilitando así la inserción y la fijación.
- Estos pines cilíndricos están hechosde lasacero al carbono u otros materiales de alta resistencia, que les permitan resistir fuerzas de tracción y cizallamiento significativas.
- Los extremos de los pines se mecanizan encon ramassuperficies, lo que facilita la inserción y reduce el riesgo de dañar otros componentes durante el montaje.
- Una vez insertados en un agujero, los pines se expanden ligeramente, creando una tensión externa que los asegura firmemente contra las paredes del agujero, asegurando una conexión estable.
Ventajas:
- Gracias a su diseño de ranuras ycon ramasEn el caso de los extremos, los pines de resorte de ranuras rectas de uso pesado se pueden insertar sin esfuerzo en los orificios prefabricados, eliminando la necesidad de herramientas de instalación complejas o técnicas especializadas.
- Los alfileresexpansivoLa naturalezaResultadosen un ajuste más ajustado contra las paredes del orificio, lo que mejora la estabilidad de la conexión, lo que le permite soportar mayores vibraciones y golpes,garantizar la durabilidad y prolongar la vida útil general de la aplicación.
- Los pines de resorte con ranuras rectas de uso pesado están diseñados para una fácil instalación y extracción, lo que los hace ideales para su uso en una amplia gama de máquinas y equipos, en particularEn elsituaciones en las que se requiere el desmontaje y el reensamblaje frecuentes, como en bisagras, resortes y componentes de transmisión de potencia.Su versatilidad garantiza beneficios significativos en estas aplicaciones.
Aplicaciones:
- Conexiones de bisagra:Para uso pesadoEs recto.Pinos de resorte con ranurasse utilizan comúnmente en conexiones de bisagra, proporcionando una conexión estable que permite que la bisagra gire libremente cuando sea necesario.
- Fijación de muelles: en las aplicaciones de muelles, estos pines se pueden utilizar para asegurar los extremos de los muelles, evitando el movimiento o el aflojamiento.
- Componentes de transmisión de energía: en los sistemas de transmisión de energía, se utilizan pines de resorte con ranuras rectas para conectar y asegurar varios componentes de transmisión, como engranajes, ejes,y acoplamientos.
