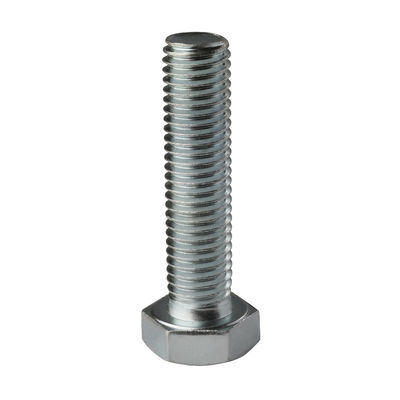

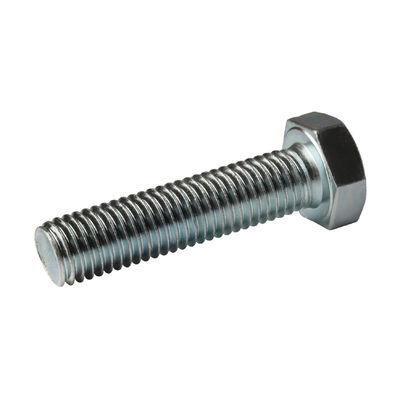

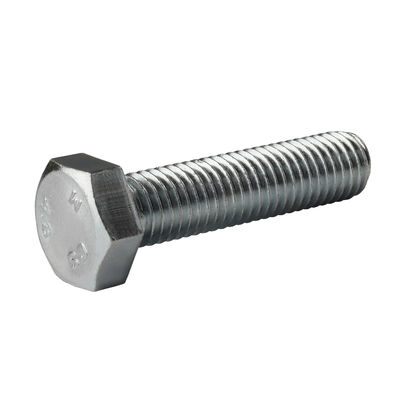

DIN961 EN ISO8676 Cerrojos de cabeza hexagonal de acero al carbono / aleación de acero con rosca fina

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo M10-M20
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máqu Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
Materiales Acero al carbonoQ195,35K;acero aleado 40Cr Treatmentment superficial Zeno-revestido
Grado 4.8 / 6.8 / 8.8 Tamaño M10-M20/Según sus necesidades
Duración 18 mm-55 mm/Según sus necesidades
Resaltar

Los demás elementos de las máquinas y aparatos de ensamblaje

,

Cerrojos de cabeza hexagonal de acero aleado

,

Las partidas de los tubos de aleación de acero
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Deja un mensaje
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Descripción de producto

DIN961 EN ISO8676 Cerrojos de cabeza hexagonal de acero al carbono/aceite de aleación con hilo de pendiente fina de grado 4.8,6.8,8.8 Revestida con zinc

Ventajas:

  1. Alta resistencia: Debido al diseño de tono fino, el perno puede dispersar la fuerza sobre un área de contacto más pequeña, aumentando así la resistencia por unidad de área.
  2. Alta precisión: El hilo de tono fino permite un ajuste más apretado entre el perno y la tuerca, proporcionando una mayor precisión de montaje.
  3. Excelente funcionamiento de sellado: El ajuste delgado del hilo de tono fino reduce los huecos, lo que resulta en capacidades de sellado superiores, especialmente adecuadas para aplicaciones de sellado.
  4. Fácil de ensamblar: El diseño de la cabeza hexagonal hace que el perno sea más fácil de manipular con herramientas como llaves inglesas o destornilladores durante el montaje y desmontaje.

Las características:

  1. Diseño de tono fino: Como se ha mencionado, el hilo fino es la característica principal de este perno, proporcionando las ventajas antes mencionadas.
  2. Cabeza de hexágono: El diseño de la cabeza hexagonal garantiza la estabilidad durante el funcionamiento y la fácil rotación con herramientas.
  3. Buena intercambiabilidad: Siguiendo normas internacionales unificadas, estos tornillos tienen una buena intercambiabilidad, lo que facilita la selección y el reemplazo de los usuarios.

Aplicaciones:

  1. Equipo de alta precisión: Debido a la alta precisión y al excelente funcionamiento de sellado de los tornillos de tono fino, se utilizan a menudo en equipos que requieren conexiones precisas,como instrumentos de precisión y equipos aeroespaciales.
  2. Entornos de vibración: La alta resistencia de los tornillos de tono fino y su excelente capacidad de bloqueo los hacen adecuados para aplicaciones sujetas a vibraciones y impactos, como automóviles, motocicletas y barcos.
  3. Aplicaciones de sellado: El ajuste ajustado de los pernos de tono fino los hace especialmente adecuados para aplicaciones de sellado, como tuberías y tanques de combustible.

En resumen, los pernos de cabeza Hexagon con hilo de tono fino, con su alta resistencia, alta precisión, excelente rendimiento de sellado y facilidad de montaje,han encontrado aplicaciones generalizadas en diversos escenarios que requieren conexiones y sellos precisos.

DIN961 EN ISO8676 Cerrojos de cabeza hexagonal de acero al carbono / aleación de acero con rosca fina 0

El hilo de tornillo M8 M10 M12 y M12 M14 El M16 M18 M20 M22 y M22 M24
d
P El tono Filamento fino-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Filamento fino-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) el el máximo 3 3.75 4.5 4.5 4.5 6 6 6 6
c Min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
el máximo 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
No el máximo 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Grado A Min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Grado B Min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
El Grado A Min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Grado B Min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
el Tamaño nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Grado A Min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
el máximo 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Grado B Min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
el máximo 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
K1 Min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r y Min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
el Max = tamaño nominal 13 17 19 22 24 27 30 32 36
Grado A Min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Grado B Min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Peso por 1000 productos de acero (≈ kg)       - - - - - - - - -
El hilo de tornillo M27 M30 M33 M36 M39 M42 M45 y M45 M48 M52
d
P El tono Filamento fino-1 2 2 2 3 3 3 3 3 3
Filamento fino-2 - - - - - - - - -
a) el el máximo 6 6 6 9 9 9 9 9 9
c Min 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
el máximo 0.8 0.8 0.8 0.8 1 1 1 1 1
No el máximo 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Grado A Min - - - - - - - - -
Grado B Min 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
El Grado A Min - - - - - - - - -
Grado B Min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
el Tamaño nominal 17 18.7 21 22.5 25 26 28 30 33
Grado A Min - - - - - - - - -
el máximo - - - - - - - - -
Grado B Min 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
el máximo 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
K1 Min 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r y Min 1 1 1 1 1 1.2 1.2 1.6 1.6
el Max = tamaño nominal 41 46 50 55 60 65 70 75 80
Grado A Min - - - - - - - - -
Grado B Min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Peso por 1000 productos de acero (≈ kg)       - - - - - - - - -
