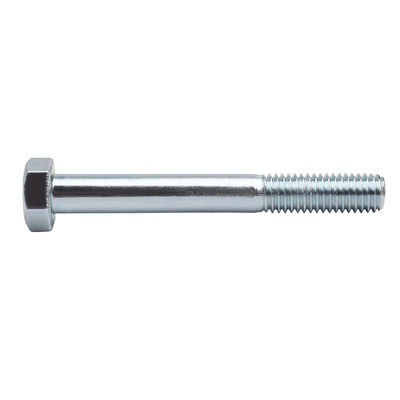

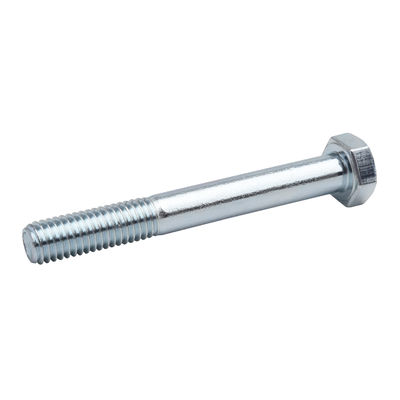

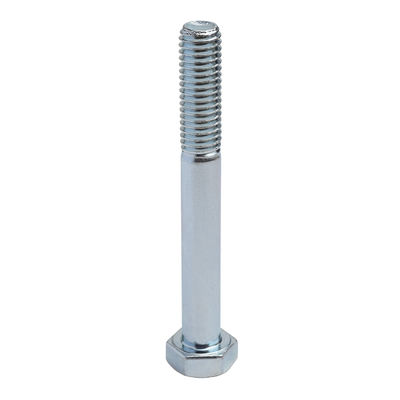

DIN 601 558 EN ISO 4016 4018 Tornos de cabeza hexagonal de acero carbono Q195 Revestimiento con zinc

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo M5-M16
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto

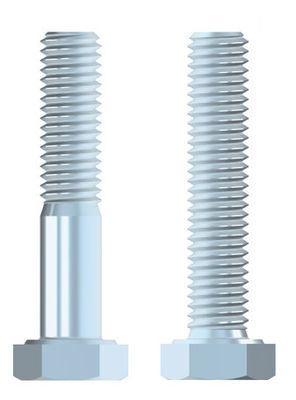

Nombre Parafusos de cabeza hexagonal de la categoría C medio/filamento completo Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El material Carbono Q195 de acero El color Azul-blanco
Tratamiento de la superficie Con acero Grado 4,8
Tamaño M5-M16/según sus necesidades Duración 60mm-110mm/de acuerdo con sus requisitos
Resaltar

Los demás componentes de las máquinas de fabricación

,

Para el ensayo de la calidad de los materiales de construcción

,

se utilizará el método DIN 601.
Deja un mensaje
Descripción de producto

DIN 601 558 EN ISO 4016 4018 Tornos de cabeza hexagonal-grado de producto Clase C 4.8 Acero al carbono Q195 Revestimiento con zinc






Las demás especificacionesDIN 601 558 EN ISO 4016 4018 Tornos de cabeza hexagonal de acero carbono Q195 Revestimiento con zinc 0

El hilo de tornillo M5 M6 M8 M10 M12 y M12 (M14) El M16 (M18) M20 (M22) M24 (M27)
d
P El tono 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L ≤ 125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c el máximo 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) el el máximo 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
del el máximo 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
Min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
d- ¿ Qué? Min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
El Min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
el Tamaño nominal 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
el máximo 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
Min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
el1 Min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r y Min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
el Max = tamaño nominal 8 10 13 16 18 21 24 27 30 34 36 41
Min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Duración del hilo b   - - - - - - - - - - - -
El hilo de tornillo M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P El tono 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L ≤ 125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c el máximo 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) el el máximo 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
del el máximo 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
Min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
d- ¿ Qué? Min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
El Min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
el Tamaño nominal 18.7 21 22.5 25 26 28 30 33 35 38 40
el máximo 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
Min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
el1 Min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r y Min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
el Max = tamaño nominal 46 50 55 60 65 70 75 80 85 90 95
Min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Duración del hilo b   - - - - - - - - - - -


Las demás especificacionesDIN 601 558 EN ISO 4016 4018 Tornos de cabeza hexagonal de acero carbono Q195 Revestimiento con zinc 1

El hilo de tornillo
d
M5 M6 M8 M10 M12 y M12 El M16 M20 M24 M30 M36
P El tono
a) el el máximo
c el máximo
da) el el máximo
d- ¿ Qué? Min
El Min
el Tamaño nominal
Min
el máximo
el1 Min
r y Min
el Max = tamaño nominal
Min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Peso por 1000 productos de acero (≈ kg)
- - - - - - - - - -











Características:

  1. La cabeza hexagonaldiseñoesadoptadoen la cabeza, lo que facilita la carga y descarga con herramientas estándar como llaves inglesas o destornilladores.
  2. PoseerExcelentes propiedades mecánicas con alta resistencia a la tracción y resistencia al rendimiento, pueden utilizarse en cargas y tensiones altasEntornos.
  3. Diseñados y fabricados estrictamente de acuerdo con las normas DIN, los tornillos tienen dimensiones y tolerancias estrictamente controladas,garantizaralta precisión de ensamblaje y fuerte intercambiabilidad.
  4. Fabricados a partir de materiales de primera calidadEsosComo acero al carbono y acero inoxidable, estos tornillos muestran una notable resistencia a la corrosión y durabilidad.

Ventajas:

  1. Fabricados con materiales de alta resistenciayfabricación de precisión, estos tornillos ofrecen un rendimiento de conexión estable, resistentes a la aflojamiento o rotura.
  2. El diseño de la cabeza hexagonal simplifica y acelera el proceso de instalación y extracción, permitiendo el uso de herramientas estándar y mejorando la eficiencia del trabajo.
  3. PoseerExcelentes propiedades mecánicas con alta resistencia a la tracción y resistencia al rendimiento, pueden utilizarse en cargas y tensiones altasEntornos.
  4. Diseñado y fabricadoEstrictamentede acuerdo con las normas DIN, los tornillos tienen dimensiones y tolerancias estrictamente controladas,garantizaralta precisión de ensamblaje y gran intercambiabilidad..

Escenarios de aplicación:

  1. Ingeniería Mecánica: En el campo de la ingeniería mecánica, estos tornillos se utilizan ampliamente para conectar y fijar varios equipos y máquinas, como automóviles, aviones, barcos y maquinaria pesada.
  2. Industria de la construcción: Los tornillos se utilizan comúnmente en la industria de la construcción para conectar y fijar estructuras de acero, puentes, túneles y otros proyectos, asegurando la estabilidad y seguridad estructurales.
  3. Fabricación de equipos electrónicos: Se utilizan para asegurar las placas de circuito, el chasis, las carcasas y otros componentes de los dispositivos electrónicos, mejorando la estabilidad y fiabilidad del dispositivo.
  4. Otras industrias: Además, estos tornillos encuentran aplicaciones en la química, el petróleo, la energía, la metalurgia y otras industrias para conectar y fijar varios equipos y tuberías.
