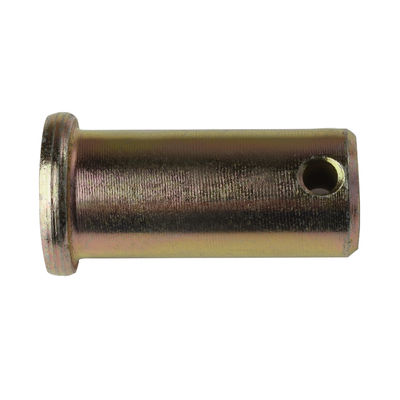

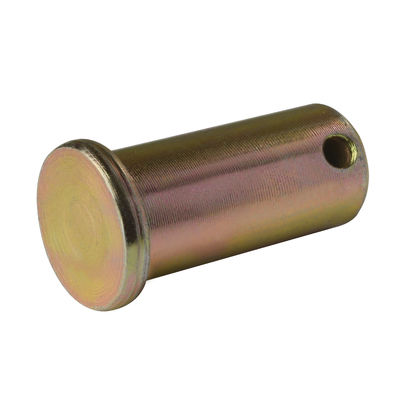

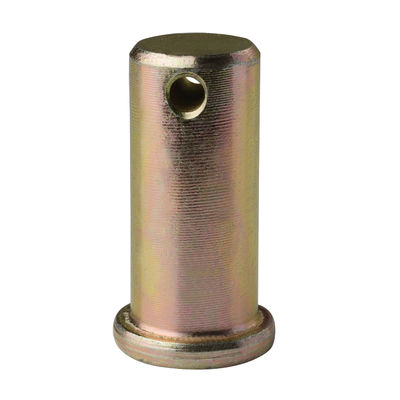

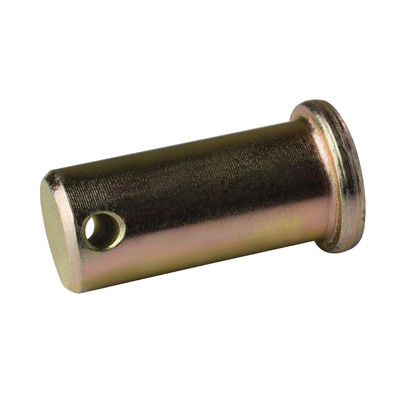

Clase 4.8 8.8 Clave de clavija y llave DIN1444 DIN EN 22341 Dacromet negro plain zincado

  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
  • Class 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Black Dacromet Plain Zinc Plated
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo tamaño Φ10-Φ45 longitud12~100mm
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado cartón/bolsa de plástico/película de envase/paleta

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
nombre Pasadores de chaveta con la cabeza Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El material Acero de carbono A3/Q195/35K Clasificación 4.8,8.8
Acaba. Plain, Negro, zincado, amarillo zincado, Dacromet, Servicio Producción de equipos OEM/ODM
Duración 12 mm a 110 mm Tamaño Se aplicará el procedimiento siguiente:
El color En blanco, negro, amarillo, etc.
Resaltar

Pin y llave zincados

,

Pin y llave DIN EN 22341

,

DIN 1444 Pinos de Clevis
Deja un mensaje
Descripción de producto

DIN1444 DIN EN 22341 A3/Q195/35K Acero negro/dacrometado/plain/plateado con zinc Características: variedad de Φ10-Φ45 Clase4.8 8.8





  • Clase 4.8 8.8 Clave de clavija y llave DIN1444 DIN EN 22341 Dacromet negro plain zincado 0
  • Diámetro nominal 3 4 5 6 8 10 12
    d
    d el máximo 3 4 5 6 8 10 12
    Min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
    Dk el máximo 5 6 8 10 14 18 20
    Min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
    D1 el máximo 0.94 1.14 1.34 1.74 2.14 3.38 3.38
    Min 0.8 1 1.2 1.6 2 3.2 3.2
    el Tamaño nominal 1 1 1.6 2 3 4 4
    el máximo 1.125 1.125 1.725 2.125 3.125 4.15 4.15
    Min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
    - ¿ Qué? Min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
    Diámetro nominal 14 16 18 20 22 24 27
    d
    d el máximo 14 16 18 20 22 24 27
    Min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
    Dk el máximo 22 25 28 30 33 36 40
    Min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
    D1 el máximo 4.18 4.18 5.18 5.18 5.18 6.52 6.52
    Min 4 4 5 5 5 6.3 6.3
    el Tamaño nominal 4 4.5 5 5 5.5 6 6
    el máximo 4.15 4.65 5.15 5.15 5.65 6.15 6.15
    Min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
    - ¿ Qué? Min 6 6 7 8 8 9 9
    Diámetro nominal 30 33 36 40 45 50 55
    d
    d el máximo 30 33 36 40 45 50 55
    Min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
    Dk el máximo 44 47 50 55 60 66 72
    Min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
    D1 el máximo 8.22 8.22 8.22 8.22 10.22 10.22 10.22
    Min 8 8 8 8 10 10 10
    el Tamaño nominal 8 8 8 8 9 9 11
    el máximo 8.18 8.18 8.18 8.18 9.18 9.18 11.215
    Min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
    - ¿ Qué? Min 10 10 10 10 12 12 14
    Diámetro nominal 60 70 80 90 100
    d
    d el máximo 60 70 80 90 100
    Min 59.81 69.81 79.81 89.78 99.78
    Dk el máximo 78 90 100 110 120
    Min 77.26 89.13 99.13 109.13 119.13
    D1 el máximo 10.22 13.27 13.27 13.27 13.27
    Min 10 13 13 13 13
    el Tamaño nominal 12 13 13 13 13
    el máximo 12.215 13.215 13.215 13.215 13.215
    Min 11.785 12.785 12.785 12.785 12.785
    - ¿ Qué? Min 14 16 16 16 16




Las características:

  • Los ejes de pines con cabeza DIN1444 están diseñados enconformidadcon normas internacionales, con una amplia gama de tamaños que ofrecen varias opciones para cumplir con los requisitos.
  • Se pueden fabricar con una variedad de materiales, incluidos los grados de acero inoxidable 304, 316, 2205, 2507, 310S, 904L, así como acero al carbono, para satisfacer diversos entornos de trabajoylas exigencias.
  • Los pines DIN1444 se utilizan principalmente para conectar dos ejes oEquipoUna vez que se realiza la conexión con el pin, se inserta un pin dividido en el agujero situado en el extremo del pin para sujetar la pieza en su lugar.

Ventajas:

  • Amplia aplicación: Gracias a sus diversas especificaciones y opciones de materiales, DIN1444 es adecuado para diversos entornos industriales y escenarios de aplicación.
  • Conexión estable: La combinación de alfileres y alfileres de cama garantiza una conexión estable y fiable.
  • Producción estandarizada: El cumplimiento de la norma DIN garantiza la calidad y la intercambiabilidad del producto, reduciendo las dificultades de mantenimiento y sustitución.

Escenarios de aplicación:

  • Sistemas de bombas, válvulas y tuberías: En los sistemas de transporte de fluidos, los pines DIN1444 se utilizan ampliamente para conectar y fijar bombas, válvulas y tuberías.
  • Industria petroquímica: Debido al entorno de trabajo especial de la industria petroquímica, se necesitan conectores resistentes a la corrosión y de alta resistencia.Los pines DIN1444 se convierten en una opción ideal debido a sus diversas opciones de materiales y métodos de conexión estables.
  • Equipo de ingeniería naval: En los equipos de ingeniería marina, los pines DIN1444 proporcionan una conexión estable y confiable, asegurando que el equipo funcione correctamente en ambientes marinos hostiles.
  • Generación de energía eólica: Los pines DIN1444 también desempeñan un papel vital en la conexión y fijación de equipos en la generación de energía eólica.
