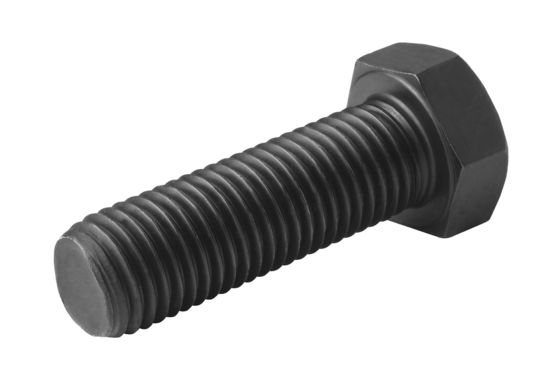

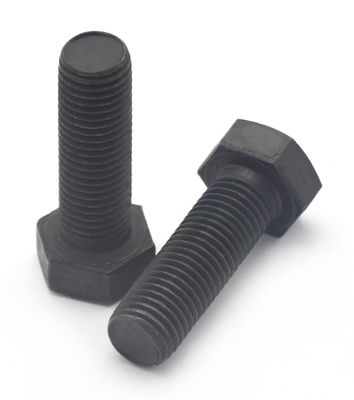

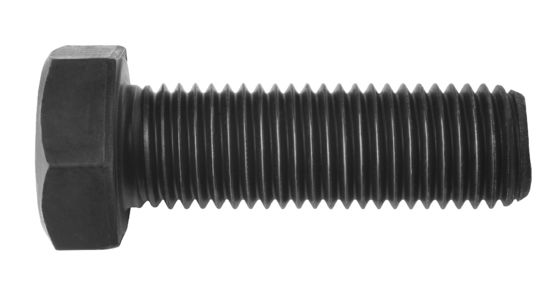

Hexagón de la cabeza del tornillo industrial de hilo completo Clase 6.8 8.8 10.9 NF E 25-114 EN24017 UNI5739

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xNombre | Los pernos de cabeza hexagonal - hilo completo | Estándar | El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur |
---|---|---|---|
Materiales | Acero aleado 40Cr/acero carbono 35K | Grado | 6.8/8.8/10.9 Etc. |
Tratamiento de la superficie | Plano, negro, zincado/según sus necesidades | El color | Negro |
Tipo de cabeza | Cabeza hexagonal | Tamaño | M4-M48/Según sus necesidades |
Duración | 8mm-260mm/Según sus necesidades | ||
Resaltar | En el caso de las máquinas de ensayo,se utilizará el método siguiente:,Unidad UNI 5739 Cerrojo industrial |
specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
---|---|---|---|---|
Grade 6.8 Carbon steel | M12 | 40 | 1 | |
M12*40 | M12 | 40 | 10000 | |
Grade8.8 Carbon steel | M4-M48 | 8-260 | 1 | |
M4*10 | M4 | 10 | 10000 | |
M4*12 | M4 | 12 | 10000 | |
M4*16 | M4 | 16 | 10000 | |
M4*20 | M4 | 20 | 10000 | |
M4*25 | M4 | 25 | 10000 | |
M4*35 | M4 | 35 | 10000 | |
M4*40 | M4 | 40 | 10000 | |
M4*50 | M4 | 50 | 10000 | |
M5*8 | M5 | 8 | 10000 | |
M5*10 | M5 | 10 | 10000 | |
M5*12 | M5 | 12 | 10000 | |
M5*14 | M5 | 14 | 10000 | |
M5*16 | M5 | 16 | 10000 | |
M5*18 | M5 | 18 | 10000 | |
M5*20 | M5 | 20 | 10000 | |
M5*25 | M5 | 25 | 10000 | |
M5*35 | M5 | 35 | 10000 | |
M5*40 | M5 | 40 | 10000 | |
M5*50 | M5 | 50 | 10000 | |
M6*8 | M6 | 8 | 10000 | |
M6*10 | M6 | 10 | 10000 | |
M6*12 | M6 | 12 | 10000 | |
M6*14 | M6 | 14 | 10000 | |
M6*18 | M6 | 18 | 10000 | |
M6*30 | M6 | 30 | 10000 | |
M6*35 | M6 | 35 | 10000 | |
M6*40 | M6 | 40 | 10000 | |
M6*45 | M6 | 45 | 10000 | |
M6*50 | M6 | 50 | 10000 | |
M6*55 | M6 | 55 | 10000 | |
M6*65 | M6 | 65 | 10000 | |
M6*70 | M6 | 70 | 10000 | |
M6*75 | M6 | 75 | 10000 | |
M6*80 | M6 | 80 | 10000 | |
M6*85 | M6 | 85 | 10000 | |
M6*90 | M6 | 90 | 10000 | |
M6*100 | M6 | 100 | 10000 | |
M8*10 | M8 | 10 | 10000 | |
M8*12 | M8 | 12 | 10000 | |
M8*14 | M8 | 14 | 10000 | |
M8*16 | M8 | 16 | 10000 | |
M8*18 | M8 | 18 | 10000 | |
M8*20 | M8 | 20 | 10000 | |
M8*22 | M8 | 22 | 10000 | |
M8*28 | M8 | 28 | 10000 | |
M8*32 | M8 | 32 | 10000 | |
M8*40 | M8 | 40 | 10000 | |
M8*45 | M8 | 45 | 10000 | |
M8*55 | M8 | 55 | 10000 | |
M8*65 | M8 | 65 | 10000 | |
M8*70 | M8 | 70 | 10000 | |
M8*75 | M8 | 75 | 10000 | |
M8*80 | M8 | 80 | 10000 | |
M8*85 | M8 | 85 | 10000 | |
M8*90 | M8 | 90 | 10000 | |
M8*95 | M8 | 95 | 10000 | |
M8*110 | M8 | 110 | 10000 | |
M10*16 | M10 | 16 | 10000 | |
M10*18 | M10 | 18 | 10000 | |
M10*20 | M10 | 20 | 10000 | |
M10*28 | M10 | 28 | 10000 | |
M10*65 | M10 | 65 | 10000 | |
M10*85 | M10 | 85 | 10000 | |
M10*100 | M10 | 100 | 10000 | |
M10*110 | M10 | 110 | 10000 | |
M10*120 | M10 | 120 | 10000 | |
M10*130 | M10 | 130 | 10000 | |
M12*16 | M12 | 16 | 10000 | |
M12*20 | M12 | 20 | 10000 | |
M12*22 | M12 | 22 | 10000 | |
M12*40 | M12 | 40 | 10000 | |
M12*45 | M12 | 45 | 10000 | |
M12*55 | M12 | 55 | 10000 | |
M12*65 | M12 | 65 | 10000 | |
M12*70 | M12 | 70 | 10000 | |
M12*75 | M12 | 75 | 10000 | |
M12*90 | M12 | 90 | 10000 | |
M12*100 | M12 | 100 | 10000 | |
M12*110 | M12 | 110 | 10000 | |
M12*140 | M12 | 140 | 10000 | |
M12*150 | M12 | 150 | 10000 | |
M14*25 | M14 | 25 | 10000 | |
M14*45 | M14 | 45 | 10000 | |
M14*50 | M14 | 50 | 10000 | |
M14*55 | M14 | 55 | 10000 | |
M14*70 | M14 | 70 | 10000 | |
M14*75 | M14 | 75 | 10000 | |
M14*80 | M14 | 80 | 10000 | |
M16*25 | M16 | 25 | 10000 | |
M16*50 | M16 | 50 | 10000 | |
M16*75 | M16 | 75 | 10000 | |
M16*85 | M16 | 85 | 10000 | |
M16*90 | M16 | 90 | 10000 | |
M16*105 | M16 | 105 | 10000 | |
M16*110 | M16 | 110 | 10000 | |
M16*130 | M16 | 130 | 10000 | |
M16*150 | M16 | 150 | 10000 | |
M16*160 | M16 | 160 | 10000 | |
M16*180 | M16 | 180 | 10000 | |
M16*200 | M16 | 200 | 10000 | |
M18*35 | M18 | 35 | 10000 | |
M18*40 | M18 | 40 | 10000 | |
M18*45 | M18 | 45 | 10000 | |
M18*50 | M18 | 50 | 10000 | |
M18*55 | M18 | 55 | 10000 | |
M18*90 | M18 | 90 | 10000 | |
M20*30 | M20 | 30 | 10000 | |
M20*35 | M20 | 35 | 10000 | |
M20*50 | M20 | 50 | 10000 | |
M20*55 | M20 | 55 | 10000 | |
M20*60 | M20 | 60 | 10000 | |
M20*70 | M20 | 70 | 10000 | |
M20*75 | M20 | 75 | 10000 | |
M20*85 | M20 | 85 | 10000 | |
M20*100 | M20 | 100 | 10000 | |
M20*105 | M20 | 105 | 10000 | |
M20*120 | M20 | 120 | 10000 | |
M20*130 | M20 | 130 | 10000 | |
M20*140 | M20 | 140 | 10000 | |
M20*150 | M20 | 150 | 10000 | |
M20*160 | M20 | 160 | 10000 | |
M20*180 | M20 | 180 | 10000 | |
M20*200 | M20 | 200 | 10000 | |
M22*40 | M22 | 40 | 10000 | |
M22*45 | M22 | 45 | 10000 | |
M22*60 | M22 | 60 | 10000 | |
M22*70 | M22 | 70 | 10000 | |
M22*80 | M22 | 80 | 10000 | |
M22*85 | M22 | 85 | 10000 | |
M24*40 | M24 | 40 | 10000 | |
M24*45 | M24 | 45 | 10000 | |
M24*50 | M24 | 50 | 10000 | |
M24*55 | M24 | 55 | 10000 | |
M24*65 | M24 | 65 | 10000 | |
M24*70 | M24 | 70 | 10000 | |
M24*75 | M24 | 75 | 10000 | |
M24*80 | M24 | 80 | 10000 | |
M24*85 | M24 | 85 | 10000 | |
M24*120 | M24 | 120 | 10000 | |
M24*140 | M24 | 140 | 10000 | |
M24*150 | M24 | 150 | 10000 | |
M24*160 | M24 | 160 | 10000 | |
M24*170 | M24 | 170 | 10000 | |
M24*260 | M24 | 260 | 10000 | |
M27*80 | M27 | 80 | 10000 | |
M27*120 | M27 | 120 | 10000 | |
M30*50 | M30 | 50 | 10000 | |
M30*60 | M30 | 60 | 10000 | |
M30*70 | M30 | 70 | 10000 | |
M30*75 | M30 | 75 | 10000 | |
M30*80 | M30 | 80 | 10000 | |
M30*85 | M30 | 85 | 10000 | |
M30*90 | M30 | 90 | 10000 | |
M30*140 | M30 | 140 | 10000 | |
M30*150 | M30 | 150 | 10000 | |
M36*80 | M36 | 80 | 10000 | |
M36*90 | M36 | 90 | 10000 | |
M36*140 | M36 | 140 | 10000 | |
M36*180 | M36 | 180 | 10000 | |
M36*200 | M36 | 200 | 10000 | |
M48*100 | M48 | 100 | 10000 | |
Grade10.9 Alloy steel 40Cr | M6-M30 | 12-150 | 1 | |
M6*12 | M6 | 12 | 10000 | |
M6*14 | M6 | 14 | 10000 | |
M6*25 | M6 | 25 | 10000 | |
M6*30 | M6 | 30 | 10000 | |
M8*20 | M8 | 20 | 10000 | |
M8*22 | M8 | 22 | 10000 | |
M8*25 | M8 | 25 | 10000 | |
M8*35 | M8 | 35 | 10000 | |
M8*40 | M8 | 40 | 10000 | |
M8*45 | M8 | 45 | 10000 | |
M8*55 | M8 | 55 | 10000 | |
M10*25 | M10 | 25 | 10000 | |
M10*35 | M10 | 35 | 10000 | |
M10*60 | M10 | 60 | 10000 | |
M12*16 | M12 | 16 | 10000 | |
M12*20 | M12 | 20 | 10000 | |
M12*30 | M12 | 30 | 10000 | |
M12*70 | M12 | 70 | 10000 | |
M14*40 | M14 | 40 | 10000 | |
M14*45 | M14 | 45 | 10000 | |
M14*55 | M14 | 55 | 10000 | |
M14*80 | M14 | 80 | 10000 | |
M16*25 | M16 | 25 | 10000 | |
M16*40 | M16 | 40 | 10000 | |
M16*60 | M16 | 60 | 10000 | |
M16*90 | M16 | 90 | 10000 | |
M16*110 | M16 | 110 | 10000 | |
M16*150 | M16 | 150 | 10000 | |
M18*45 | M18 | 45 | 10000 | |
M18*100 | M18 | 100 | 10000 | |
M20*75 | M20 | 75 | 10000 | |
M20*100 | M20 | 100 | 10000 | |
M22*60 | M22 | 60 | 10000 | |
M22*70 | M22 | 70 | 10000 | |
M24*40 | M24 | 40 | 10000 | |
M24*50 | M24 | 50 | 10000 | |
M24*55 | M24 | 55 | 10000 | |
M24*65 | M24 | 65 | 10000 | |
M24*70 | M24 | 70 | 10000 | |
M24*80 | M24 | 80 | 10000 | |
M24*120 | M24 | 120 | 10000 | |
M30*90 | M30 | 90 | 10000 | |
M30*110 | M30 | 110 | 10000 | |
If you have more needs, please contact customer service | 1 | 1 | 1 |
NF E 25-114 EN24017 UNI5739 Tornos de cabeza hexagonal - Acero negro de carbono/acero aleado de hilo completo Clase 6.8 8.8 10.9
Características
-

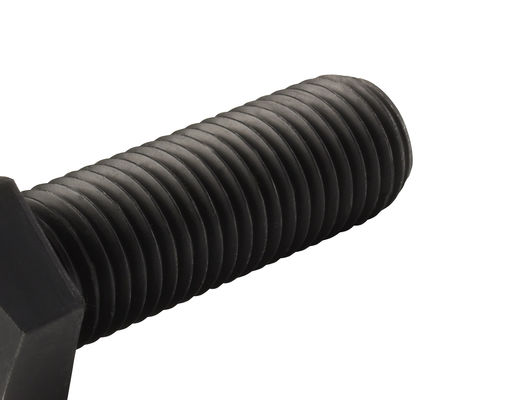

Diseño de hilo completo: toda la longitud del perno está roscado, sin un tallo sin roscado.mejora de la capacidad de carga y la estabilidad de la conexión.
-
Tratamiento apagado y templado: Este proceso de tratamiento térmico mejora significativamente la dureza y la resistencia del perno, manteniendo un cierto grado de dureza.Mientras que el templado elimina las tensiones internas producidas durante el apagado, lo que hace que el perno sea menos propenso a fracturarse bajo una tensión alta.
-

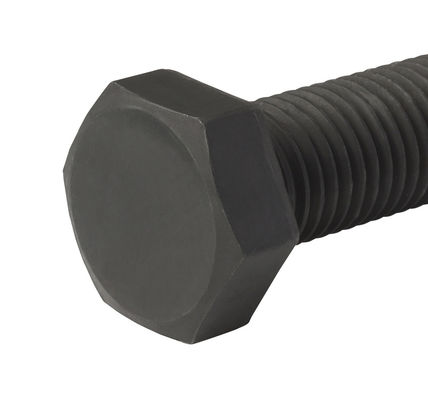

Forma de la cabeza hexagonal: La cabeza del perno está diseñada en forma hexagonal, lo que permite operaciones fáciles de apretamiento y aflojamiento con llaves inglesas, destornilladores y otras herramientas hexagonales.Este diseño mejora la eficiencia del trabajo y permite aplicar un par mayor cuando sea necesario.
-
Fabricación de alta precisión: Fabricado de acuerdo con normas internacionales como DIN 933, que garantizan la exactitud dimensional y la intercambiabilidad del perno.
Ventajas
-
Capacidad de carga elevada: El diseño de hilo completo y el tratamiento apagado y templado dan al perno una mayor resistencia y dureza, lo que le permite soportar mayores fuerzas de tracción y cizallamiento.
-
Excelente estabilidad: Debido al gran área de contacto entre el perno y la tuerca, la conexión es más estable y confiable, menos propensa a aflojarse.
-
Larga vida útil: El tratamiento apagado y templado mejora la resistencia al desgaste y la resistencia a la fatiga del perno, lo que resulta en una mayor vida útil.
-
Fácil de instalar: El diseño de la cabeza hexagonal facilita la instalación y desmontaje del perno, mejorando la eficiencia del trabajo.
Escenarios de aplicación
-
Maquinaria pesada: Los tornillos de cabeza hexagonal con hilo apagado y templado son ideales para maquinaria pesada que requiere una alta resistencia al estrés y al impacto, como excavadoras, grúas y prensas.
-
Puentes y edificios: En puentes y edificios, los puntos de conexión clave deben soportar un peso y una tensión significativos.
-
Industria automotriz y aeroespacial: Estas industrias requieren una resistencia y fiabilidad extremas para las conexiones.garantizar la operación segura de vehículos y aeronaves.
-
Otras aplicaciones que requieren conexiones de alta resistencia: Aplicaciones como equipos de minería, equipos de perforación de petróleo y turbinas eólicas también utilizan pernos de cabeza hexagonales apagados y templados de hilo completo para garantizar la fiabilidad y seguridad de la conexión.
Diámetro nominal | M2 | El M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 y M12 | (M14) | El M16 | |
P | El tono | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
el | Tamaño nominal | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 |
Grado A min | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |
Grado A máximo | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | |
Grado B min | / | / | / | / | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |
Grado B máximo | / | / | / | / | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | |
el | Max = tamaño nominal | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 |
Grado A min | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |
Grado B min | / | / | / | / | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |
El | Grado A min | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
Grado B min | / | / | / | / | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |
Diámetro nominal | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | |
P | El tono | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
el | Tamaño nominal | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 |
Grado A min | 11.28 | 12.28 | 13.78 | 14.78 | / | / | / | / | / | / | / | / | / | |
Grado A máximo | 11.72 | 12.72 | 14.22 | 15.22 | / | / | / | / | / | / | / | / | / | |
Grado B min | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |
Grado B máximo | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | |
el | Max = tamaño nominal | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
Grado A min | 26.67 | 29.67 | 31.61 | 35.38 | / | / | / | / | / | / | / | / | / | |
Grado B min | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
El | Grado A min | 30.14 | 33.53 | 35.72 | 39.98 | / | / | / | / | / | / | / | / | / |
Grado B min | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 |
