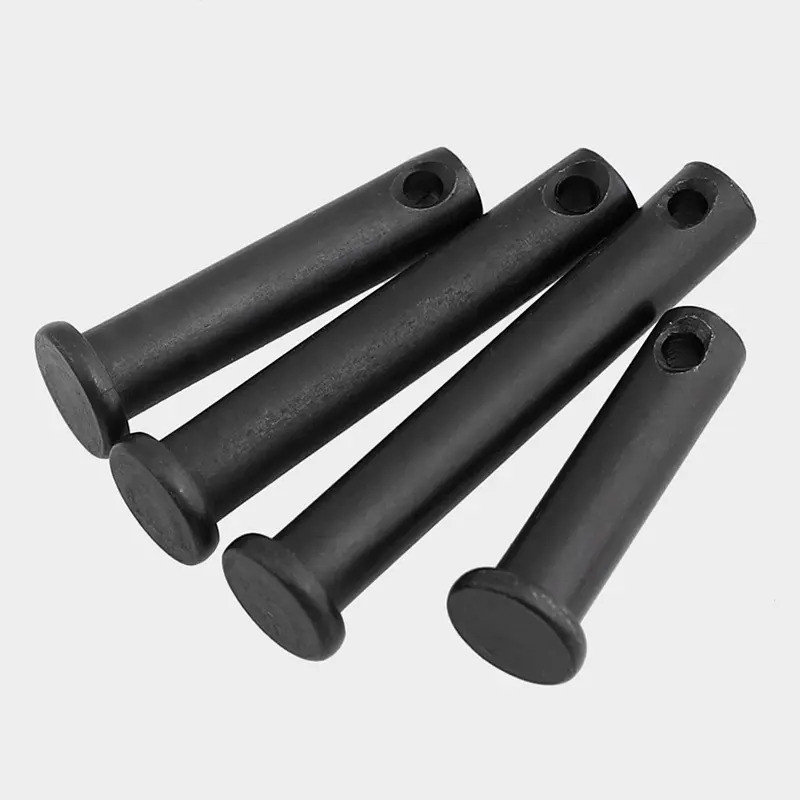

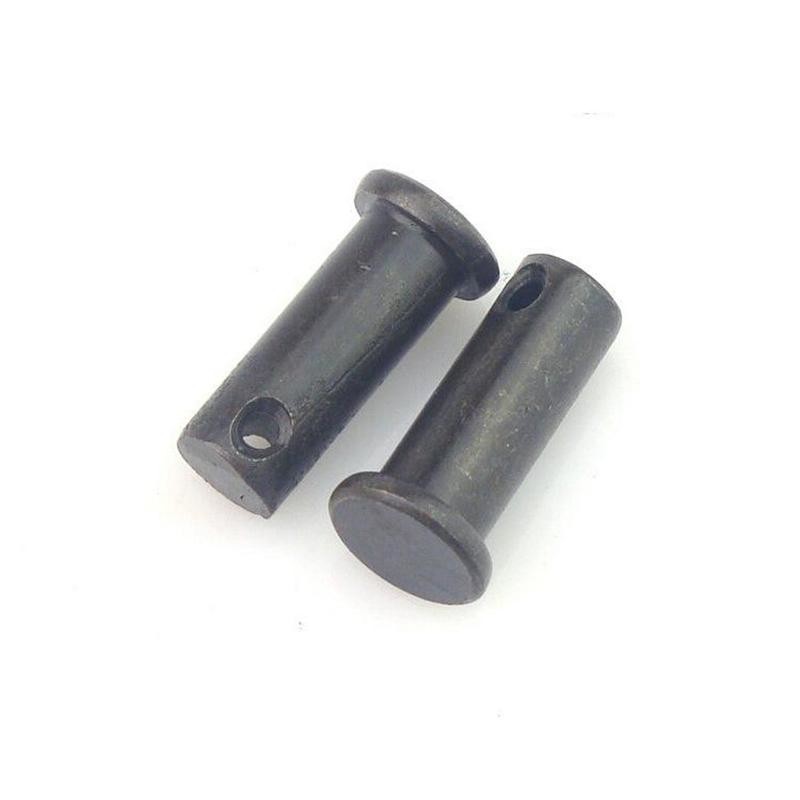

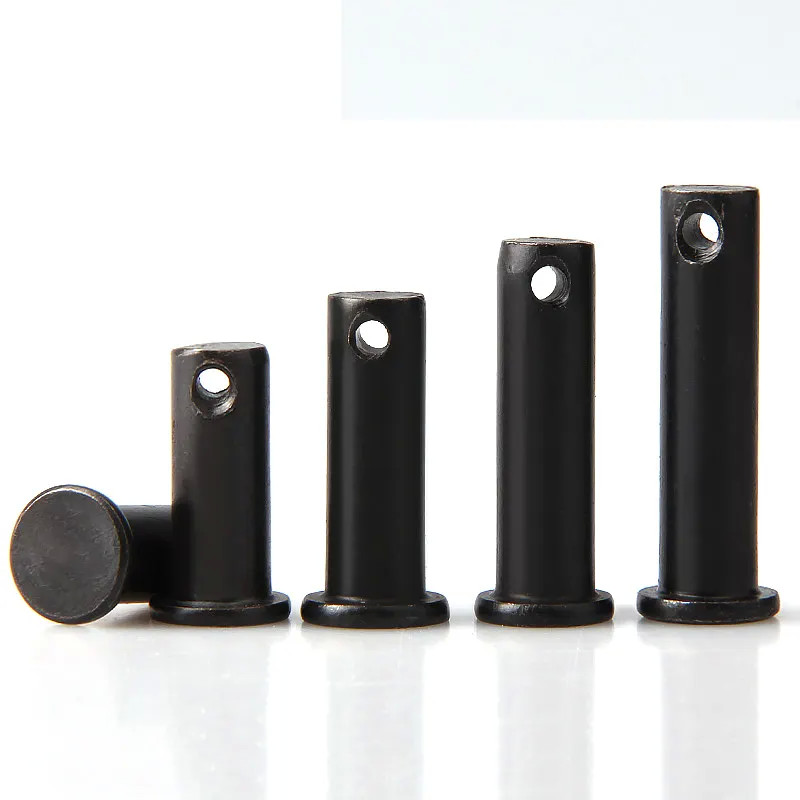

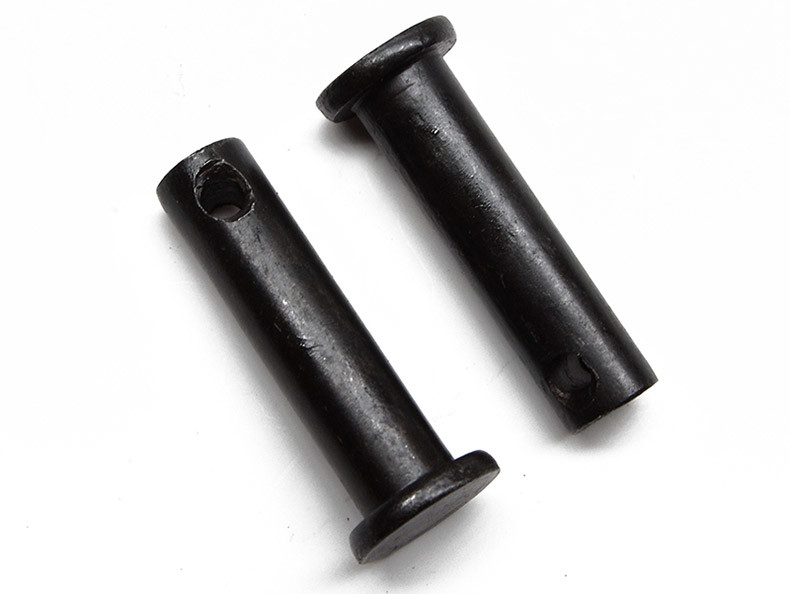

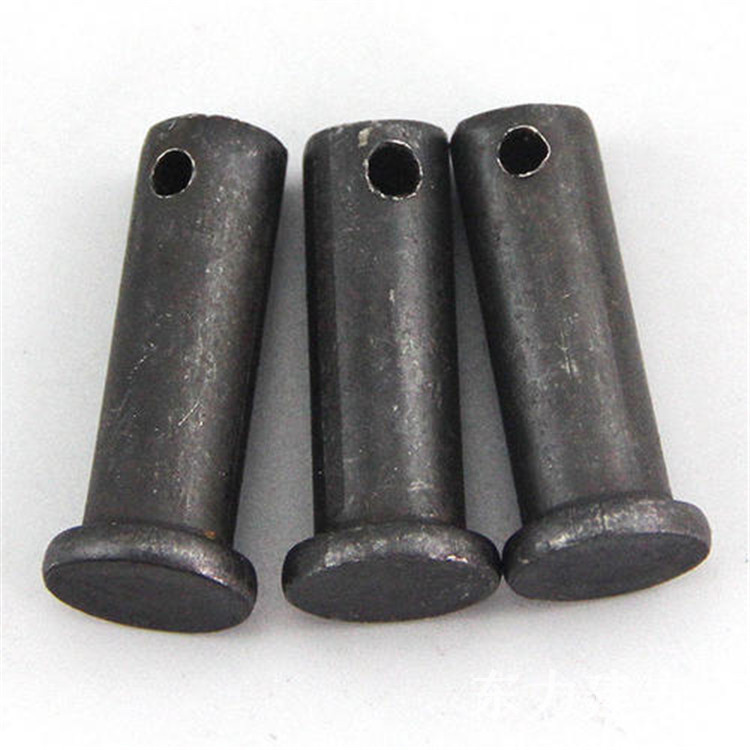

Acero al carbono Q195 / 35K Clavis Pins con cabeza DIN1444 ISO2341 EN22341

  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
  • Carbon Steel Q195 / 35K Clevis Pins With Head DIN1444 ISO2341 EN22341
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo F4 a F16
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, granel en cartón

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
nombre Pinos de clevis con cabeza Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El material Acero al carbono Q195 /35K Tratamiento superficial Negro
El color Negro Grado 4.8,8.8
Tamaño Φ4-Φ16/según sus necesidades Duración 12-45 mm/según sus necesidades
Resaltar

Pinos de clavis de acero carbono

,

Pasadores de chaveta con la cabeza

,

ISO 2341 Pin de Clevis
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade4.8 Crabon steel Q195 Φ4 12-30 1
Φ4*12 Φ4 12 10000
Φ4*30 Φ4 30 10000
Grade8.8 Carbon steel 35K Φ6-Φ16 16-45 1
Φ6*16 Φ6 16 10000
Φ8*16 Φ8 16 10000
Φ8*20 Φ8 20 10000
Φ10*25 Φ10 25 10000
Φ12*26 Φ12 26 10000
Φ12*35 Φ12 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
Deja un mensaje
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Descripción de producto

DIN1444 ISO2341 EN22341 Acero al carbono Q195/35K Negro Clase 4.8 8.8 Claves con cabeza Φ4-Φ16



Acero al carbono Q195 / 35K Clavis Pins con cabeza DIN1444 ISO2341 EN22341 0

Diámetro nominal 3 4 5 6 8 10 12
d
d el máximo 3 4 5 6 8 10 12
Min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
del el máximo 5 6 8 10 14 18 20
Min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 el máximo 0.94 1.14 1.34 1.74 2.14 3.38 3.38
Min 0.8 1 1.2 1.6 2 3.2 3.2
el Tamaño nominal 1 1 1.6 2 3 4 4
el máximo 1.125 1.125 1.725 2.125 3.125 4.15 4.15
Min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
- ¿ Qué?h Min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Diámetro nominal 14 16 18 20 22 24 27
d
d el máximo 14 16 18 20 22 24 27
Min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
del el máximo 22 25 28 30 33 36 40
Min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 el máximo 4.18 4.18 5.18 5.18 5.18 6.52 6.52
Min 4 4 5 5 5 6.3 6.3
el Tamaño nominal 4 4.5 5 5 5.5 6 6
el máximo 4.15 4.65 5.15 5.15 5.65 6.15 6.15
Min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
- ¿ Qué?h Min 6 6 7 8 8 9 9
Diámetro nominal 30 33 36 40 45 50 55
d
d el máximo 30 33 36 40 45 50 55
Min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
del el máximo 44 47 50 55 60 66 72
Min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 el máximo 8.22 8.22 8.22 8.22 10.22 10.22 10.22
Min 8 8 8 8 10 10 10
el Tamaño nominal 8 8 8 8 9 9 11
el máximo 8.18 8.18 8.18 8.18 9.18 9.18 11.215
Min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
- ¿ Qué?h Min 10 10 10 10 12 12 14
Diámetro nominal 60 70 80 90 100
d
d el máximo 60 70 80 90 100
Min 59.81 69.81 79.81 89.78 99.78
del el máximo 78 90 100 110 120
Min 77.26 89.13 99.13 109.13 119.13
d1 el máximo 10.22 13.27 13.27 13.27 13.27
Min 10 13 13 13 13
el Tamaño nominal 12 13 13 13 13
el máximo 12.215 13.215 13.215 13.215 13.215
Min 11.785 12.785 12.785 12.785 12.785
- ¿ Qué?h Min 14 16 16 16 16





Las características:

  • Los ejes de pines con cabeza DIN1444 están diseñados enconformidadcon normas internacionales, con una amplia gama de tamaños que ofrecen varias opciones para cumplir con los requisitos.
  • Se pueden fabricar con una variedad de materiales, incluidos los grados de acero inoxidable 304, 316, 2205, 2507, 310S, 904L, así como acero al carbono, para satisfacer diversos entornos de trabajoylas exigencias.
  • Los pines DIN1444 se utilizan principalmente para conectar dos ejes oEquipoUna vez que se realiza la conexión con el pin, se inserta un pin dividido en el agujero situado en el extremo del pin para sujetar la pieza en su lugar.

Ventajas:

  • La razón por la que DIN1444 es adecuado paravariedadEn la actualidad, la tecnología de la fibra de vidrio se ha convertido en una herramienta muy útil en los entornos industriales y en los escenarios de aplicación debido a su amplia gama de especificaciones y a las abundantes opciones de materiales.
  • La combinación de alfileres y alfileresse asegurala estabilidad y fiabilidad de la conexión.
  • La producción y fabricación de pernos de bisagras cumplen estrictamente con las normas DIN, garantizando dimensiones precisas, calidad del producto yintercambiabilidad, reduciendo las dificultades de mantenimiento y sustitución y, en última instancia, ahorrando costes.

Escenarios de aplicación:

  • Sistemas de bombas, válvulas y tuberías: En los sistemas de transporte de fluidos, los pines DIN1444 se utilizan ampliamente para conectar y fijar bombas, válvulas y tuberías.
  • Industria petroquímica: Debido al entorno de trabajo especial de la industria petroquímica, se necesitan conectores resistentes a la corrosión y de alta resistencia.Los pines DIN1444 se convierten en una opción ideal debido a sus diversas opciones de materiales y métodos de conexión estables.
  • Equipo de ingeniería naval: En los equipos de ingeniería marina, los pines DIN1444 proporcionan una conexión estable y confiable, asegurando que el equipo funcione correctamente en ambientes marinos hostiles.
  • Generación de energía eólica: Los pines DIN1444 también desempeñan un papel vital en la conexión y fijación de equipos en la generación de energía eólica.
