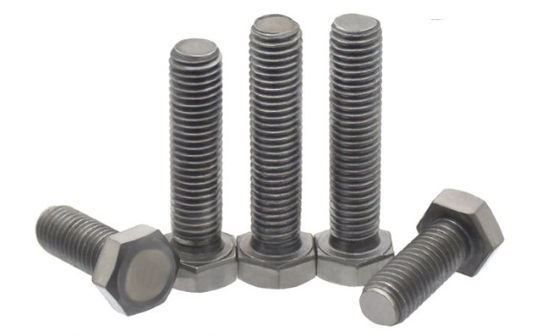

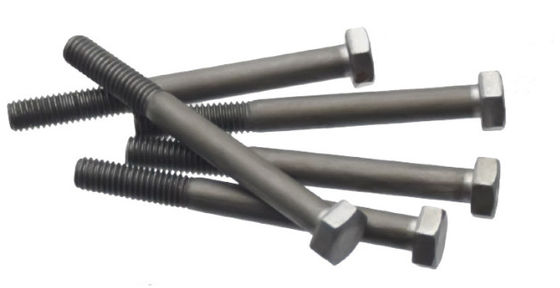

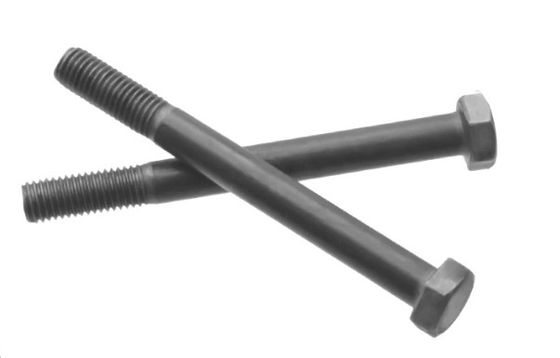

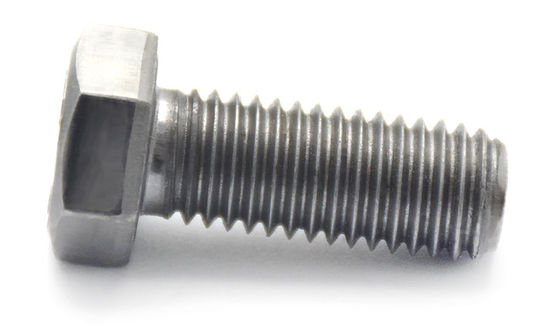

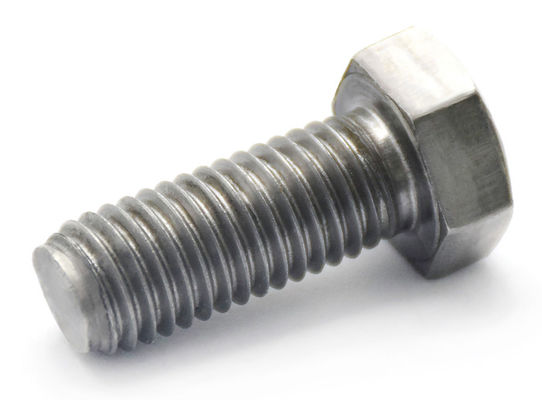

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo M10-M20
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máqu Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
Materiales Acero de carbono Q195,35K; Treatmentment superficial Es simple y pulido.
Grado 4.8/8.8/10. ¿Qué quieres decir?9 Tamaño M10-M20/Según sus necesidades
Duración 18 mm-55 mm/Según sus necesidades
Resaltar

Pernos principales de acero del hexágono de carbono

,

Las demás máquinas de la partida 84

,

Las demás máquinas de la partida 85
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Deja un mensaje
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Descripción de producto

DIN961 EN ISO8676 Tornos de cabeza hexagonal de acero al carbono de hilo completo o medio con hilo de pendiente fina de grado 4.8,6.8,8.8 Limpias



Los demás elementos de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura de la estructura 0

El hilo de tornillo M8 M10 M12 y M12 M14 El M16 M18 M20 M22 y M22 M24
d
P El tono Filamento fino-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Filamento fino-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) el el máximo 3 3.75 4.5 4.5 4.5 6 6 6 6
c Min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
el máximo 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
No el máximo 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Grado A Min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Grado B Min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
El Grado A Min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Grado B Min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
el Tamaño nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Grado A Min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
el máximo 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Grado B Min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
el máximo 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
K1 Min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r y Min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
el Max = tamaño nominal 13 17 19 22 24 27 30 32 36
Grado A Min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Grado B Min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Peso por 1000 productos de acero (≈ kg)       - - - - - - - - -
El hilo de tornillo M27 M30 M33 M36 M39 M42 M45 y M45 M48 M52
d
P El tono Filamento fino-1 2 2 2 3 3 3 3 3 3
Filamento fino-2 - - - - - - - - -
a) el el máximo 6 6 6 9 9 9 9 9 9
c Min 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
el máximo 0.8 0.8 0.8 0.8 1 1 1 1 1
No el máximo 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Grado A Min - - - - - - - - -
Grado B Min 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
El Grado A Min - - - - - - - - -
Grado B Min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
el Tamaño nominal 17 18.7 21 22.5 25 26 28 30 33
Grado A Min - - - - - - - - -
el máximo - - - - - - - - -
Grado B Min 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
el máximo 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
K1 Min 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r y Min 1 1 1 1 1 1.2 1.2 1.6 1.6
el Max = tamaño nominal 41 46 50 55 60 65 70 75 80
Grado A Min - - - - - - - - -
Grado B Min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Peso por 1000 productos de acero (≈ kg)       - - - - - - - - -



Ventajas:

  1. Los tornillos de tono fino se utilizan comúnmente en situaciones que requieren conexiones de alta resistencia.permiteel perno para dispersar la fuerza sobre un área de contacto más pequeña, aumentando así la resistencia por unidad de área.Esto hace que el perno sea capaz de soportar una mayor tensión y tener una mayor capacidad de carga cuando se somete a la misma carga.
  2. El diseño del alquitrán finocuerdaspermite un ajuste más ajustado entre el perno y la tuerca, reduciendo los espacios libres y la flexibilidad durante el proceso de montaje, mejorando la precisión del montaje,y garantizar la estabilidad y fiabilidad de la conexión.
  3. El diseño de tono fino reduce elAcceso libreen el ajuste ajustado, mejora la capacidad de sellado y es adecuado para aplicaciones que requieren sellado.
  4. El diseño de la cabeza hexagonal ofrecesuperioreficiencia de transmisión de agarre y par, facilitando la manipulación del perno con herramientas como llaves inglesas o destornilladores durante los procesos de instalación y desmontaje.

Las características:

  1. Diseño de tono fino: Como se ha mencionado, el hilo fino es la característica principal de este perno, proporcionando las ventajas antes mencionadas.
  2. Cabeza de hexágono: El diseño de la cabeza hexagonal garantiza la estabilidad durante el funcionamiento y la fácil rotación con herramientas.
  3. Buena intercambiabilidad: Siguiendo normas internacionales unificadas, estos tornillos tienen una buena intercambiabilidad, lo que facilita la selección y el reemplazo de los usuarios.

Aplicaciones:

  1. Equipo de alta precisión: Debido a la alta precisión y al excelente funcionamiento de sellado de los tornillos de tono fino, se utilizan a menudo en equipos que requieren conexiones precisas,como instrumentos de precisión y equipos aeroespaciales.
  2. Entornos de vibración: La alta resistencia de los tornillos de tono fino y su excelente capacidad de bloqueo los hacen adecuados para aplicaciones sujetas a vibraciones y impactos, como automóviles, motocicletas y barcos.
  3. Aplicaciones de sellado: El ajuste ajustado de los pernos de tono fino los hace especialmente adecuados para aplicaciones de sellado, como tuberías y tanques de combustible.
