DIN137 GB860 Lavadoras de resorte curvas de acero inoxidable de aleación de acero plano / galvanización

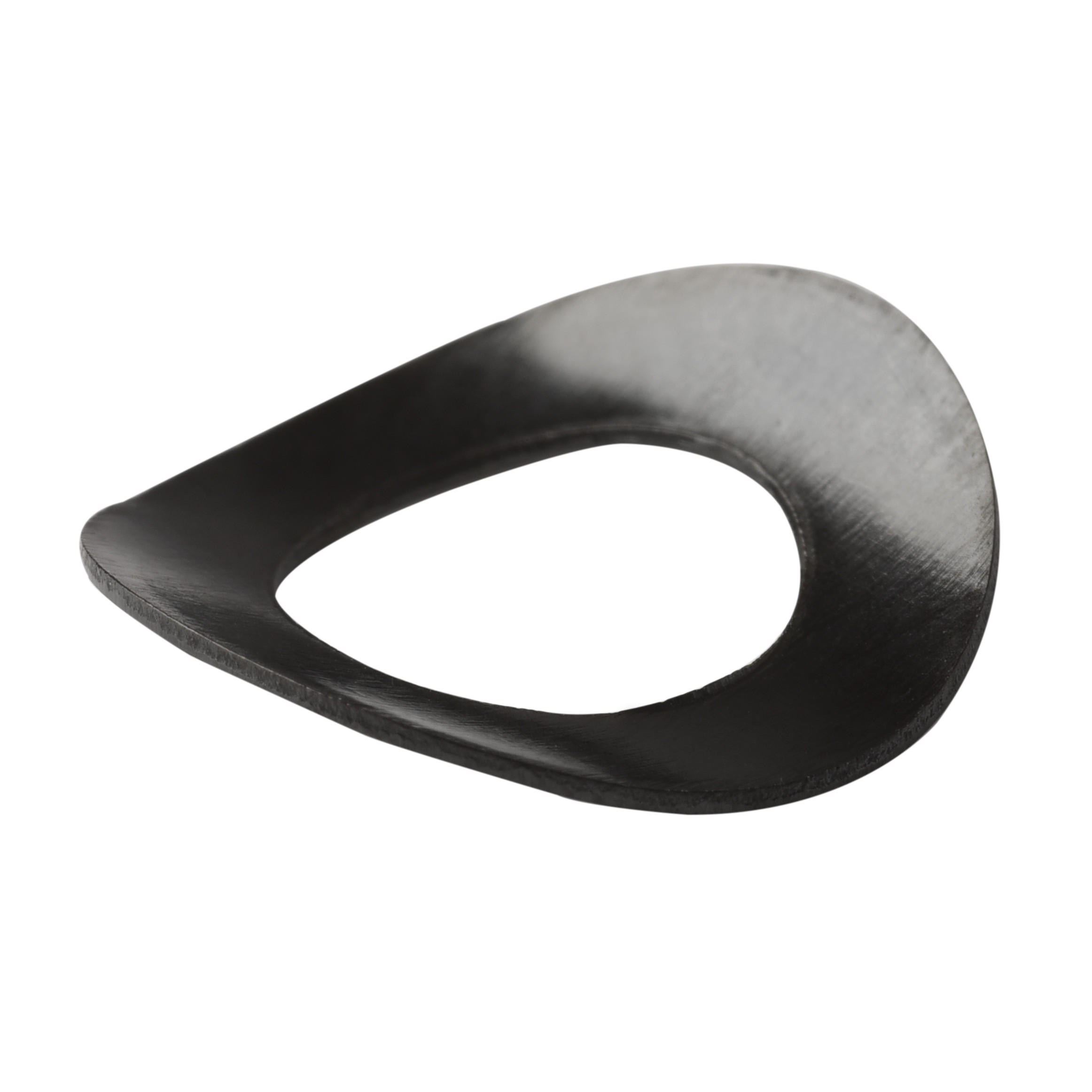

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization

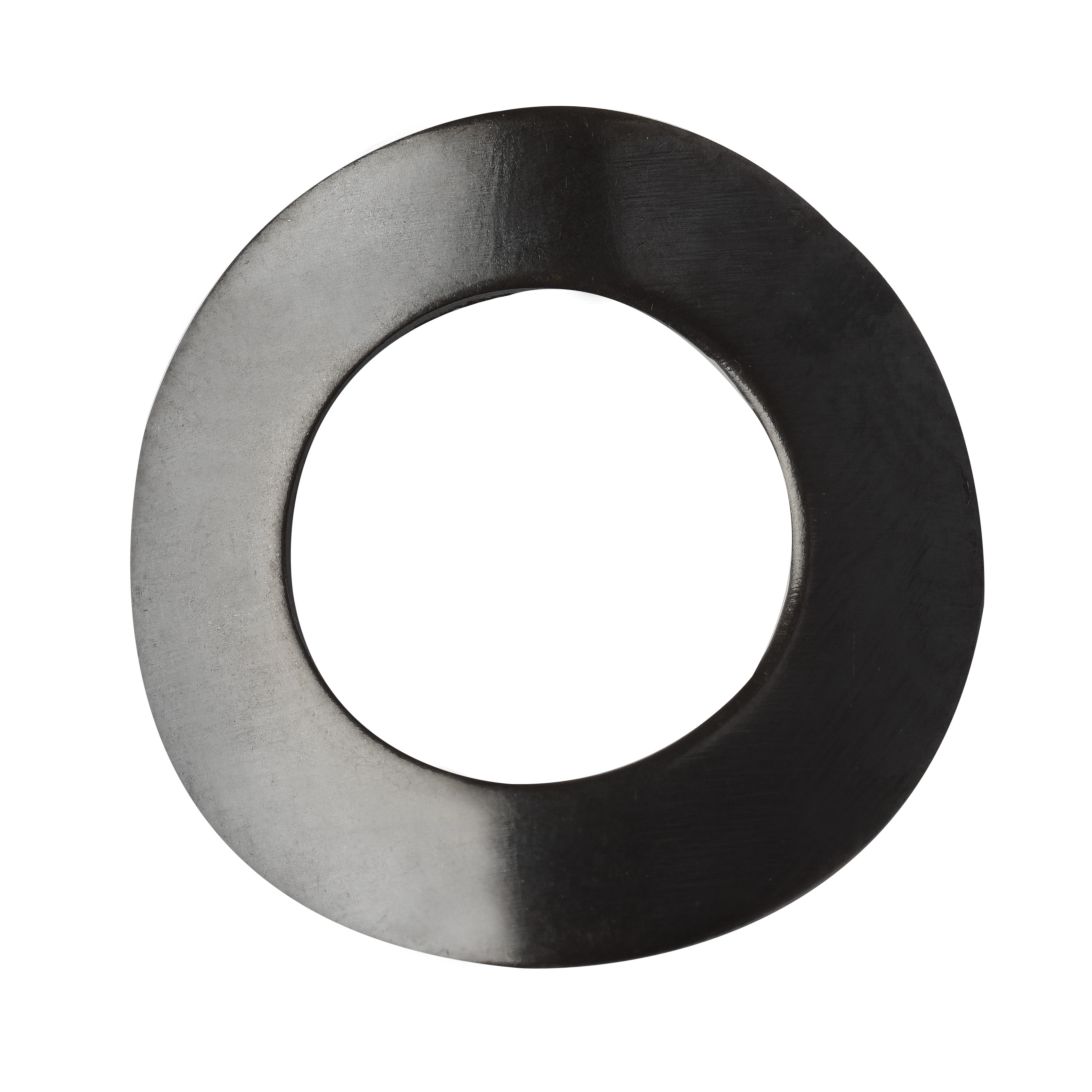

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization

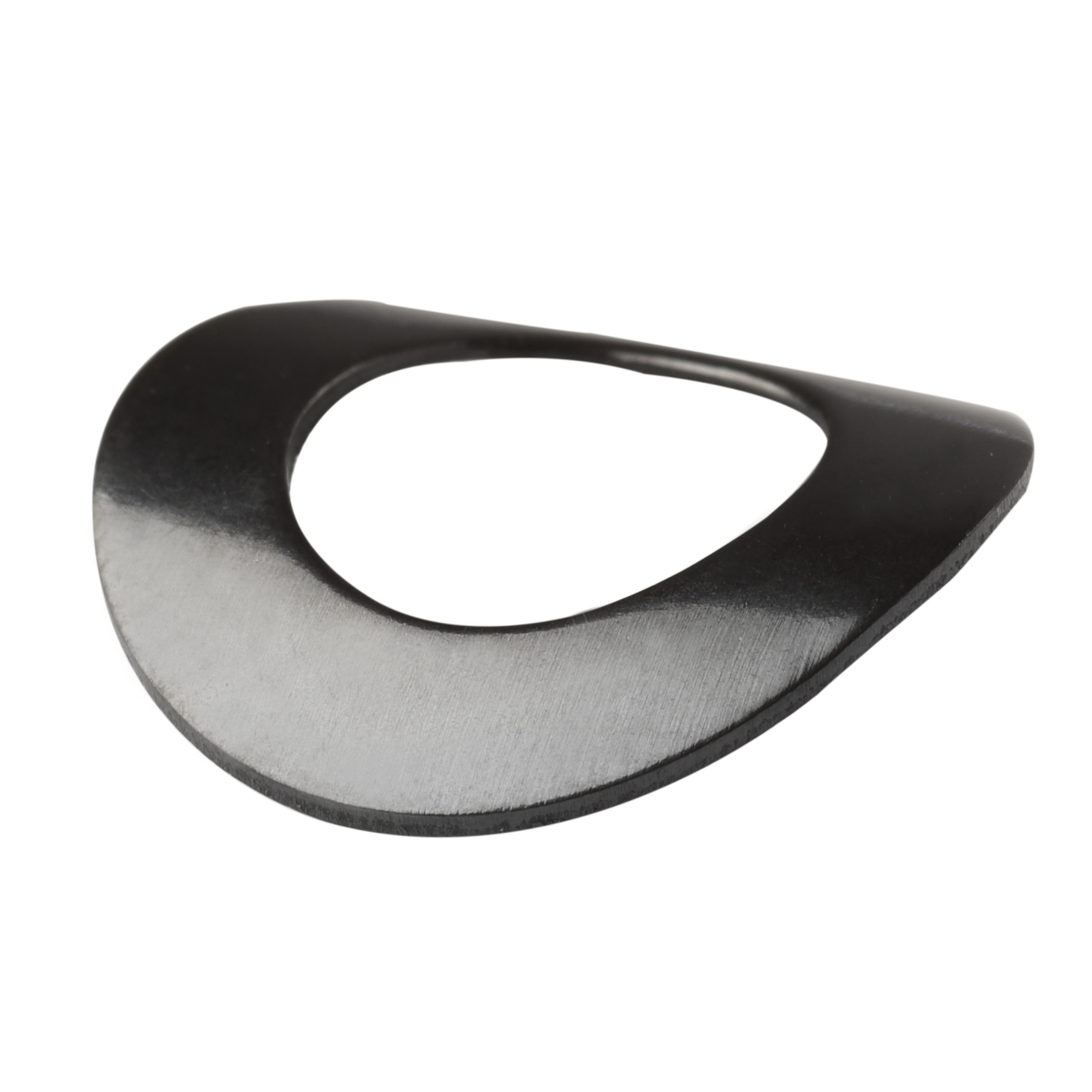

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization

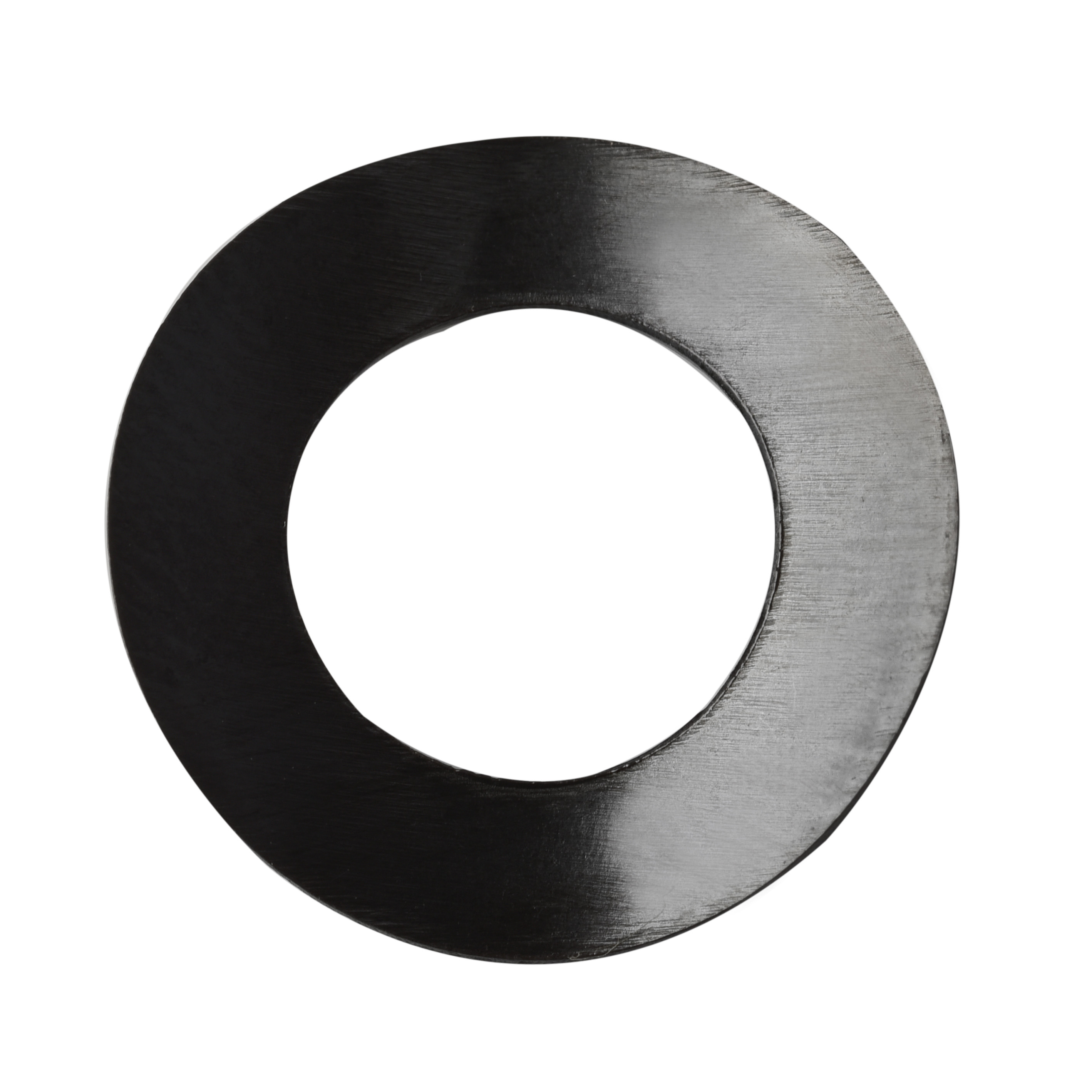

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo F1-F1 y F2
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Lavadoras de muelles curvas Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El material Acero inoxidable SUS304, acero aleado 65Mn El tipo Las máquinas de limpieza
Acaba. Negro, zinc, plano, negro, acromático Tratamiento de la superficie Zn- Revestido, dacrometado, negro
Tamaño Φ8-Φ16/Según sus necesidades
Resaltar

DIN137 Lavadoras de muelles curvas

,

Las máquinas de limpieza de muelles curvas de acero inoxidable

,

Lavadora de llave de resorte simple y curvada
Deja un mensaje
Descripción de producto

Din137 Gb860 Lavadoras de muelles curvas Acero inoxidable Sus304 Acero aleado 65mn Plain/Galvanization/Blacked/Dacromet

Las lavadoras de resorte curvas, también conocidas como lavadoras de onda o lavadoras Belleville, son componentes metálicos delgados en forma de disco con una curvatura convexa o cóncava.Están diseñados para proporcionar una fuerza de preludio o resorte controlada cuando se comprimen entre dos superficiesEstas lavadoras se utilizan a menudo en conjuntos mecánicos para ajustar, precargar o compensar las variaciones dimensionales.

A continuación se presentan algunos puntos clave acerca de las lavadoras de muelles curvas:

  1. Materiales: Por lo general, están hechos de acero de resorte o acero inoxidable, según los requisitos de la aplicación.

  2. Función: Cuando se comprimen, las ruedas de resorte curvas proporcionan una fuerza de resorte que se puede utilizar para precargar rodamientos, juntas o sujetadores.o compensar el desgaste.

  3. Ventajas:

    • Ofrecen una alta velocidad de resorte en comparación con otros tipos de manantiales.
    • Pueden apilarse en serie o paralelamente para lograr las fuerzas de precarga deseadas.
    • Son relativamente compactos y fáciles de instalar.

  4. Aplicaciones:

    • En equipos de precisión, para proporcionar una carga previa constante y minimizar las variaciones en el rendimiento.
    • En las juntas atornilladas, para compensar los cambios dimensionales debidos a la temperatura o a la carga.
    • En los rodamientos, para precargar el rodamiento y mantener un contacto adecuado entre los elementos rodantes y las vías de engranaje.

  5. Consideraciones de diseño:

    • La curvatura y el grosor de la lavadora determinan su velocidad de resorte y la fuerza de precarga.
    • El material de la lavadora debe ser compatible con el medio ambiente y resistente a la corrosión.
    • La colocación de varias almohadillas puede lograr fuerzas de precarga más altas, pero también aumenta la altura general.

  6. Instalación: Los rellenos de resorte curvos se instalan entre dos superficies planas, por lo general colocándolos debajo de una cabeza o una tuerca de perno.proporcionando la fuerza de precarga deseada.

Es importante tener en cuenta que las lavadoras de resorte curvas deben usarse con precaución y de acuerdo con las recomendaciones del fabricante para garantizar un rendimiento adecuado y evitar daños en el conjunto.



DIN137 GB860 Lavadoras de resorte curvas de acero inoxidable de aleación de acero plano / galvanización 0

Diámetro nominal
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d Min = tamaño nominal
el máximo
dc Tamaño nominal
el máximo
Min
h Tamaño nominal
el máximo
Min
H. Min
el máximo
por 1000 unidades ≈ kg - ¿ Qué?
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Diámetro nominal
3 3.5 4 5 6 7 8 10
d Min = tamaño nominal
el máximo
dc Tamaño nominal
el máximo
Min
h Tamaño nominal
el máximo
Min
H. Min
el máximo
por 1000 unidades ≈ kg - ¿ Qué?
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
