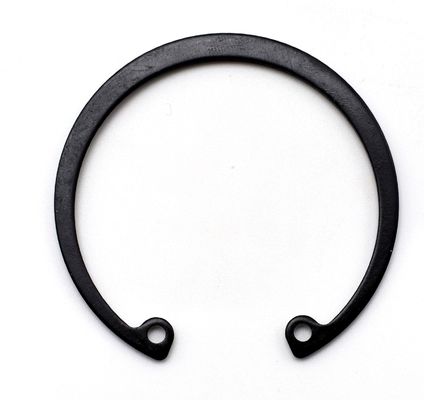

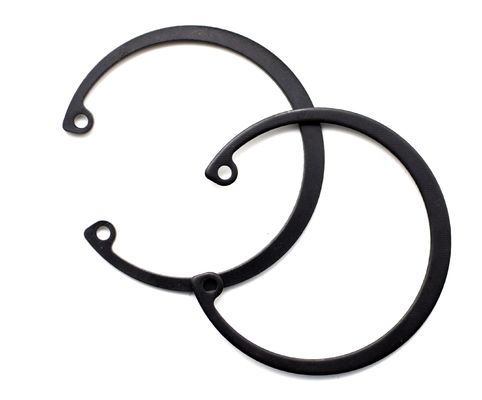

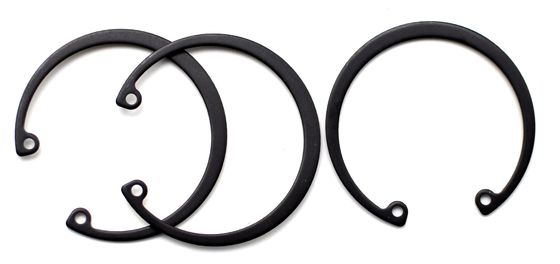

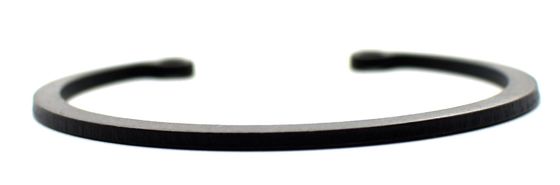

DIN472 65Mn Anillos de retención de dacromet negro para perforadores tipo normal Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo Se aplicará el procedimiento siguiente:
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Anillos de retención para perforaciones de tipo normal Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El tipo Anillos de retención El material Acero de aleación 65Mn
Acaba. Negro, Dacromet, Óxido Negro Tratamiento de la superficie Dacromet, negro
Número de modelo Φ35-Φ98/Acuerdo con sus necesidades
Resaltar

Anillos de retención de 65Mn

,

Anillos de retención de perforaciones

,

El dacromet DIN 472 Circlip
Deja un mensaje
Descripción de producto

DIN472 65Mn Anillos de retención de dacromet negro para perforadores - Tipo normal Φ35-Φ98







DIN472 65Mn Anillos de retención de dacromet negro para perforadores tipo normal Φ35 - Φ98 0

Diámetro nominal 8 9 10 11 12 13 14
d ①
el el máximo 0.8 0.8 1 1 1 1 1
Min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc el máximo 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min 8.6 9.7 10.7 11.7 12.9 14 15
a) el el máximo 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b - ¿ Qué? 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
por 1000 unidades ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diámetro nominal 15 16 17 18 19 20 21
d ①
el el máximo 1 1 1 1 1 1 1
Min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc el máximo 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) el el máximo 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b - ¿ Qué? 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
por 1000 unidades ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diámetro nominal 22 24 25 26 28 30 31
d ①
el el máximo 1 1.2 1.2 1.2 1.2 1.2 1.2
Min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc el máximo 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) el el máximo 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b - ¿ Qué? 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
por 1000 unidades ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diámetro nominal 32 34 35 36 37 38 40
d ①
el el máximo 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc el máximo 34.9 37 38.3 39.3 40.3 41.3 44.4
Min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) el el máximo 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b - ¿ Qué? 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
por 1000 unidades ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diámetro nominal 42 45 47 48 50 52 55
d ①
el el máximo 1.75 1.75 1.75 1.75 2 2 2
Min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc el máximo 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) el el máximo 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b - ¿ Qué? 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
por 1000 unidades ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diámetro nominal 56 58 60 62 63 65 68
d ①
el el máximo 2 2 2 2 2 2.5 2.5
Min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc el máximo 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) el el máximo 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b - ¿ Qué? 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
por 1000 unidades ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diámetro nominal 70 72 75 78 80 82 85
d ①
el el máximo 2.5 2.5 2.5 2.5 2.5 2.5 3
Min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc el máximo 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) el el máximo 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b - ¿ Qué? 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
por 1000 unidades ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diámetro nominal 88 90 92 95 98 100 102
d ①
el el máximo 3 3 3 3 3 3 4
Min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc el máximo 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) el el máximo 8.6 8.6 8.7 8.8 9 9.2 9.5
b - ¿ Qué? 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
por 1000 unidades ≈ kg 28 31 32 35 37 38 55
Diámetro nominal 105 108 110 112 115 120 125
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) el el máximo 9.5 9.5 10.4 10.5 10.5 11 11
b - ¿ Qué? 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
por 1000 unidades ≈ kg 56 60 64.5 72 74.5 77 79
Diámetro nominal 130 135 140 145 150 155 160
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) el el máximo 11 11.2 11.2 11.4 12 12 13
b - ¿ Qué? 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
por 1000 unidades ≈ kg 82 84 87.5 93 105 107 110
Diámetro nominal 165 170 175 180 185 190 195
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 176 181 186.2 191.2 196.2 201.2 206.2
Min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) el el máximo 13 13.5 13.5 14.2 14.2 14.2 14.2
b - ¿ Qué? 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
por 1000 unidades ≈ kg 125 140 150 165 170 175 183
Diámetro nominal 200 210 220 230 240 250 260
d ①
el el máximo 4 5 5 5 5 5 5
Min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc el máximo 211.2 223.7 233.7 243.7 254 264 277
Min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) el el máximo 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b - ¿ Qué? 14 14 14 14 14 14 16
d1 Min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
por 1000 unidades ≈ kg 195 270 315 330 345 360 375
Diámetro nominal 270 280 290 300
d ①
el el máximo 5 5 5 5
Min 4.88 4.88 4.88 4.88
dc el máximo 287 297 307 317
Min 284.19 294.19 304.19 314.19
a) el el máximo 16.2 16.2 16.2 16.2
b - ¿ Qué? 16 16 16 16
d1 Min 5 5 5 5
d2 236 246 256 266
por 1000 unidades ≈ kg 388 400 415 435






Las características:

  • Tamaños estándar: Estos anillos de retención suelen estar disponibles en una gama de tamaños estándar, lo que permite la selección de un anillo adecuado basado en el diámetro del eje y el tamaño de la parte que necesita fijación.
  • Estructura sencilla: El anillo de retención está generalmente hecho de una hoja de metal circular con una abertura en el medio, lo que permite una fácil instalación en el eje.
  • Instalación fácil: El anillo de retención se puede instalar en el eje empujando axialmente o tocando, sin necesidad de herramientas o equipos especiales.
  • Diversos materiales: Dependiendo del entorno de aplicación y los requisitos, los anillos de retención se pueden hacer de varios materiales como acero inoxidable, acero al carbono, aleaciones de cobre, etc.

Ventajas:

  • Fijación eficaz: los anillos de sujeción impiden efectivamente que las piezas se muevan o caigan del eje, garantizando la estabilidad y fiabilidad del sistema mecánico.
  • Bajo costo: debido a su estructura simple, el costo de fabricación de los anillos de retención es relativamente bajo, lo que los hace adecuados para la producción en masa.
  • Alta adaptabilidad: los anillos de retención pueden adaptarse a varios diámetros de eje y tamaños de piezas, demostrando una gran versatilidad.
  • Fácil mantenimiento: tanto la instalación como la extracción de los anillos de retención son relativamente sencillas, lo que facilita el mantenimiento del equipo y el reemplazo de piezas.

Escenarios aplicables:

  • Partes de transmisión en ejes: en sistemas de transmisión, como engranajes y ruedas de polea, se pueden usar anillos de retención para fijar piezas en ejes.
  • Fijación de rodamientos: en algunas aplicaciones, es necesario garantizar la estabilidad de los rodamientos en los ejes, donde entran en juego los anillos de retención.
  • Elementos de posicionamiento: los anillos de sujeción también pueden servir como elementos de posicionamiento, asegurando posiciones relativas precisas de otras partes en los ejes.
  • Escenarios de reemplazo frecuente de piezas: debido a su facilidad de instalación y desmontaje, los anillos de retención son especialmente adecuados para escenarios que requieren reemplazos frecuentes de piezas,como en equipos de ensayo y bancos de ensayo.
