NF E 25-511 Lavadoras de muelles cónicas y aglomeradas Símbolo CS Acero de aleación 65Mn Zincado

Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo M3-M12
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado Cajas pequeñas, bolsas de plástico, a granel en cajas de cartón,

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Lavadoras de muelles de forma cónica Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El material Acero de aleación 65Mn El tipo Las máquinas de limpieza
El color Negro, azul, amarillo Tratamiento de la superficie Zeno-revestido
Número de modelo M3-M12/Según sus necesidades
Resaltar

NF E 25-511 Lavadora de cuerda

,

Lavadoras de muelles cónicas de acero aleado

,

Lavadoras de muelles con revestimiento de zinc

Deja un mensaje
Descripción de producto

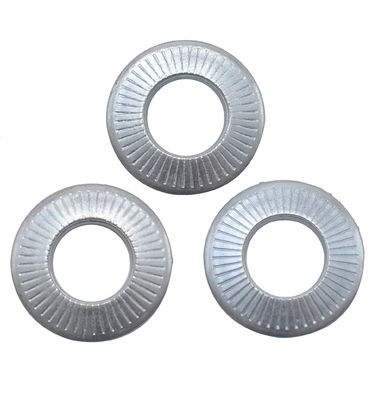

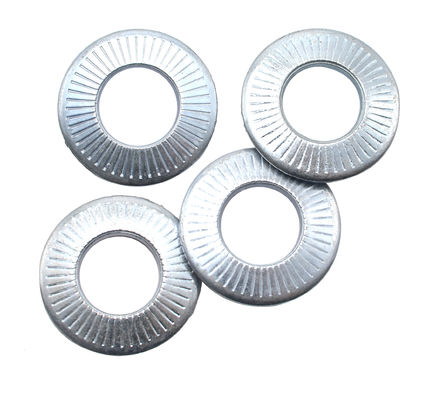

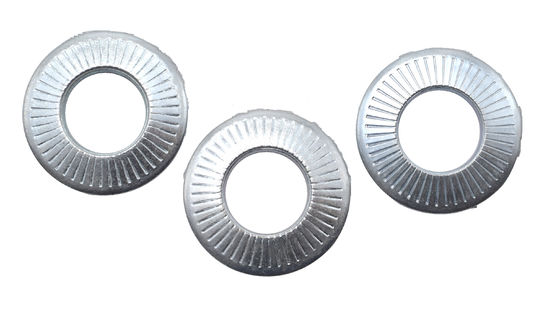

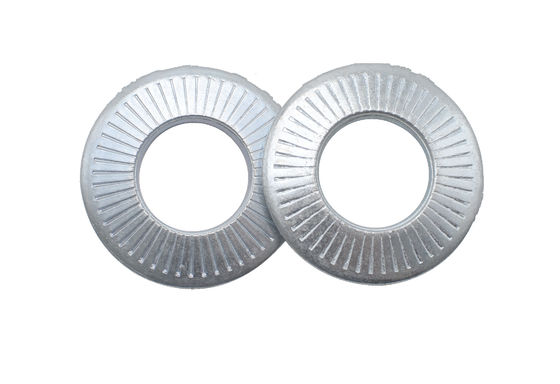

NF E 25-511 Lavadoras de muelles cónicas, símbolo CS Acero de aleación 65Mn Zincado

Características:

  1. Diseño cónico: La lavadora presenta un perfil cónico con un diámetro más amplio en un extremo y un diámetro más estrecho en el otro.proporcionando una distribución uniforme de la presión.

  2. Superficies desgranadas: La superficie de la lavadora se arrugó, creando una textura dentada o elevada. Esta textura no sólo aumenta la fricción sino que también mejora las propiedades antideslizantes de la lavadora.

  3. Propiedades de la primavera: Las almohadillas cónicas de resorte con rizos poseen un cierto grado de elasticidad y flexibilidad, lo que les permite comprimir y expandir dentro de un cierto rango.Esta característica permite que la lavadora se adapte a las variaciones menores durante el proceso de montaje, reduciendo las vibraciones y el ruido.

Ventajas:

  1. Fuerte rendimiento antideslizante: La superficie arrugada aumenta la fricción entre la lavadora y la superficie de contacto, evitando efectivamente el deslizamiento y el aflojamiento.

  2. Alta adaptabilidad: El diseño cónico y las propiedades del muelle permiten que la lavadora se adapte a diferentes tamaños y formas para el montaje, al tiempo que se adapta a pequeños cambios durante el proceso.

  3. Reducción de vibraciones y ruido: La elasticidad y la flexibilidad de la lavadora pueden absorber y disipar la energía de vibración, reduciendo así la vibración y el ruido generados durante el funcionamiento del equipo o de la estructura.

  4. Larga vida útil: Las propiedades de la superficie enrollada y de los muelles dan a la lavadora una alta resistencia al desgaste y durabilidad, lo que garantiza un rendimiento estable durante un largo período de tiempo.

Aplicaciones:

  1. Fabricación de automóviles: Las lavadoras cónicas de resorte en forma de rizos se utilizan ampliamente en la fabricación de automóviles, como en el montaje de motores, transmisiones, sistemas de suspensión y otros componentes, para reducir las vibraciones,ruido más bajo, y mejorar la precisión y la estabilidad del montaje.

  2. Industria aeroespacial: En la industria aeroespacial, donde la precisión y la estabilidad del montaje son cruciales, las almohadillas de resorte cónicas se utilizan para el montaje de elementos de fijación para aviones, cohetes,y otros equipos para garantizar un funcionamiento seguro y fiable.

  3. Equipo de maquinaria: en varios equipos de maquinaria, tales como máquinas herramientas, maquinaria de ingeniería, maquinaria agrícola, y más,Las lavadoras de resorte cónicas y rizadas se utilizan comúnmente en el montaje de elementos de sujeción para mejorar el rendimiento y la estabilidad del equipo..

  4. Industria de la construcción: En la industria de la construcción, las ruedas de resorte cónicas se utilizan en el montaje de elementos de fijación para puentes, túneles, estructuras de acero,y otras construcciones para garantizar la estabilidad y seguridad de las estructuras.

NF E 25-511 Lavadoras de muelles cónicas y aglomeradas Símbolo CS Acero de aleación 65Mn Zincado 0

Diámetro nominal 3 3 3 4 4 4
- 6 y 0.5 - 8 y 0.6 - 10 a 0. - ¿Qué quieres decir?6 - 8 y 0.8 - 10 a 0. - ¿Qué quieres decir?9 -14 a uno
d1 Min 3.1 3.1 3.1 4.1 4.1 4.1
el máximo 3.35 3.35 3.35 4.4 4.4 4.4
d2 Tamaño nominal 6 8 10 8 10 14
el máximo 6.24 8.29 10.29 8.29 10.29 14.35
Min 5.76 7.71 9.71 7.71 9.71 13.65
h Tamaño nominal 0.5 0.6 0.6 0.8 0.9 1
el máximo 0.53 0.63 0.63 0.83 0.94 1.04
Min 0.47 0.57 0.57 0.77 0.86 0.96
H. Min 0.7 0.8 0.95 1 1.15 1.4
el máximo 0.9 1 1.2 1.2 1.4 1.8
d3 Min 5.5 5.5 5.5 7 7 7
d4 Min 3.6 3.6 3.6 4.7 4.7 4.7
el máximo 4.1 4.1 4.1 5.2 5.2 5.2
Carga de ensayo ((N) 2400 2400 2400 4200 4200 4200
Diámetro nominal 5 5 5 6 6 6
-10 a uno - 12 y 1.1 - 16 y uno.2 - 12 y 1.2 - 14 y 1.3 - 18 y 1.4
d1 Min 5.1 5.1 5.1 6.1 6.1 6.1
el máximo 5.4 5.4 5.4 6.4 6.4 6.4
d2 Tamaño nominal 10 12 16 12 14 18
el máximo 10.29 12.35 16.35 12.35 14.35 18.35
Min 9.71 11.65 15.65 11.65 13.65 17.65
h Tamaño nominal 1 1.1 1.2 1.2 1.3 1.4
el máximo 1.04 1.14 1.24 1.24 1.34 1.44
Min 0.96 1.06 1.16 1.16 1.26 1.36
H. Min 1.25 1.45 1.7 1.55 1.75 2.1
el máximo 1.5 1.8 2.1 1.85 2.1 2.5
d3 Min 8 8 8 10 10 10
d4 Min 5.7 5.7 5.7 6.8 6.8 6.8
el máximo 6.2 6.2 6.2 7.4 7.4 7.4
Carga de ensayo ((N) 6800 6800 6800 9500 9500 9500
Diámetro nominal 8 8 8 10 10 10
- 16 y uno.4 - 18 y 1.4 - 22 y 1.6 - 20 y uno.6 - 22 y 1.6 - 27 y 1.8
d1 Min 8.2 8.2 8.2 10.2 10.2 10.2
el máximo 8.56 8.56 8.56 10.56 10.56 10.56
d2 Tamaño nominal 16 18 22 20 22 27
el máximo 16.35 18.35 22.42 20.42 22.42 27.42
Min 15.65 17.65 21.58 19.58 21.58 26.58
h Tamaño nominal 1.4 1.4 1.6 1.6 1.6 1.8
el máximo 1.44 1.44 1.65 1.65 1.65 1.85
Min 1.36 1.36 1.55 1.55 1.55 1.75
H. Min 1.8 1.9 2.2 2.1 2.25 2.6
el máximo 2.2 2.35 2.7 2.6 2.75 3.1
d3 Min 13 13 13 16 16 16
d4 Min 9.2 9.2 9.2 11.2 11.2 11.2
el máximo 9.8 9.8 9.8 11.9 11.9 11.9
Carga de ensayo ((N) 17500 17500 17500 27500 27500 27500
Diámetro nominal 12 12 12 -14 años. 16 20
- 24 a 1 horas.8 - 27 y 1.8 - 32 a 2 - 30 y 2.4 - 32 y 2.8 - 40 a tres.2
d1 Min 12.4 12.4 12.4 14.4 16.4 20.5
el máximo 12.83 12.83 12.83 14.83 16.83 21.02
d2 Tamaño nominal 24 27 32 30 32 40
el máximo 24.42 27.42 32.5 30.42 32.5 40.5
Min 23.58 26.58 31.5 29.58 31.5 39.5
h Tamaño nominal 1.8 1.8 2 2.4 2.8 3.2
el máximo 1.85 1.85 2.05 2.46 2.86 3.26
Min 1.75 1.75 1.95 2.34 2.74 3.14
H. Min 2.4 2.6 3.1 3.2 3.6 4.3
el máximo 2.9 3.1 3.6 3.7 4.1 4.9
d3 Min 18 18 18 21 24 30
d4 Min 13.7 13.7 13.7 15.7 17.7 22.8
el máximo 14.4 14.4 14.4 16.4 18.4 23.1
Carga de ensayo ((N) 40000 40000 40000 55000 75000 100000
