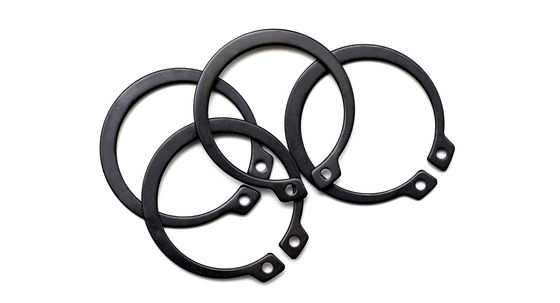

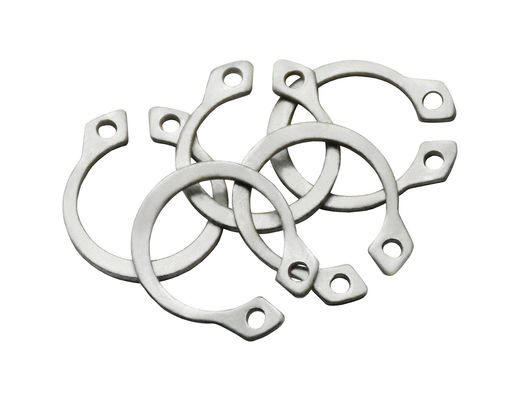

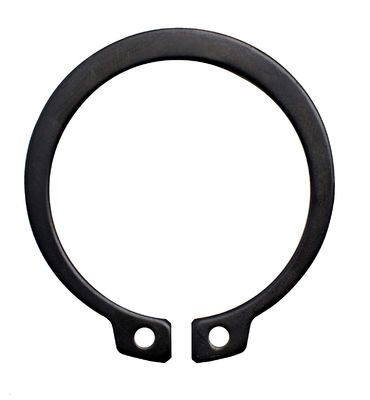

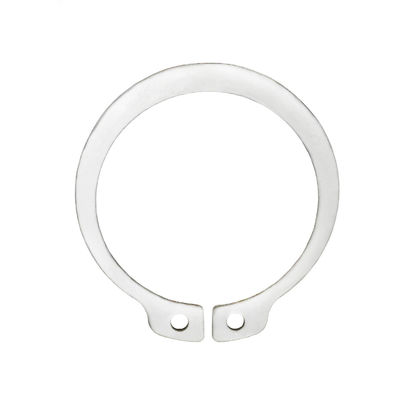

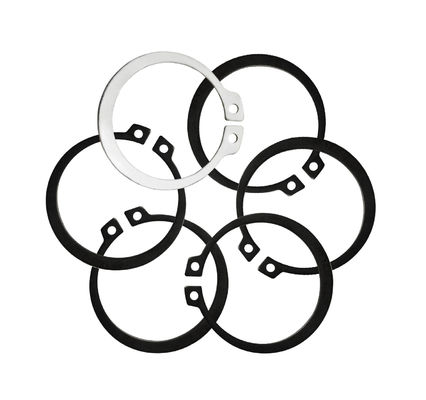

DIN 471 SUS304 / 65Mn Anillos de retención de parkerización Tipo normal para pozos

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Lugar de origen Provincia de Jiangsu, China
Nombre de la marca YingYan
Certificación ISO9000
Número de modelo Se aplicará el procedimiento siguiente:
Cantidad de orden mínima 1000 piezas
Precio negotiable
Detalles de empaquetado cartón/bolsa de plástico/película de envase/paleta

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre Anillos de retención para ejes - Tipo normal Estándar El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur
El tipo Anillos de retención Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Resaltar

Los ejes que mantienen los anillos

,

Anillos de retención de parquería

,

Din 471 Anillo de retención
Deja un mensaje
Descripción de producto

DIN471 SUS304/65Mn Anillos de retención para pozos negros/parquerizados/dacrometados/plaos/galvanizados - Tipo normal Φ17-Φ270



DIN 471 SUS304 / 65Mn Anillos de retención de parkerización Tipo normal para pozos 0

Diámetro nominal 8 9 10 11 12 13 14
d ①
el el máximo 0.8 0.8 1 1 1 1 1
Min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc el máximo 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min 8.6 9.7 10.7 11.7 12.9 14 15
a) el el máximo 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b - ¿ Qué? 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
por 1000 unidades ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diámetro nominal 15 16 17 18 19 20 21
d ①
el el máximo 1 1 1 1 1 1 1
Min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc el máximo 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) el el máximo 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b - ¿ Qué? 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
por 1000 unidades ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diámetro nominal 22 24 25 26 28 30 31
d ①
el el máximo 1 1.2 1.2 1.2 1.2 1.2 1.2
Min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc el máximo 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) el el máximo 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b - ¿ Qué? 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
por 1000 unidades ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diámetro nominal 32 34 35 36 37 38 40
d ①
el el máximo 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc el máximo 34.9 37 38.3 39.3 40.3 41.3 44.4
Min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) el el máximo 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b - ¿ Qué? 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
por 1000 unidades ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diámetro nominal 42 45 47 48 50 52 55
d ①
el el máximo 1.75 1.75 1.75 1.75 2 2 2
Min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc el máximo 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) el el máximo 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b - ¿ Qué? 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
por 1000 unidades ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diámetro nominal 56 58 60 62 63 65 68
d ①
el el máximo 2 2 2 2 2 2.5 2.5
Min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc el máximo 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) el el máximo 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b - ¿ Qué? 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
por 1000 unidades ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diámetro nominal 70 72 75 78 80 82 85
d ①
el el máximo 2.5 2.5 2.5 2.5 2.5 2.5 3
Min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc el máximo 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) el el máximo 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b - ¿ Qué? 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
por 1000 unidades ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diámetro nominal 88 90 92 95 98 100 102
d ①
el el máximo 3 3 3 3 3 3 4
Min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc el máximo 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) el el máximo 8.6 8.6 8.7 8.8 9 9.2 9.5
b - ¿ Qué? 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
por 1000 unidades ≈ kg 28 31 32 35 37 38 55
Diámetro nominal 105 108 110 112 115 120 125
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) el el máximo 9.5 9.5 10.4 10.5 10.5 11 11
b - ¿ Qué? 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
por 1000 unidades ≈ kg 56 60 64.5 72 74.5 77 79
Diámetro nominal 130 135 140 145 150 155 160
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) el el máximo 11 11.2 11.2 11.4 12 12 13
b - ¿ Qué? 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
por 1000 unidades ≈ kg 82 84 87.5 93 105 107 110
Diámetro nominal 165 170 175 180 185 190 195
d ①
el el máximo 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc el máximo 176 181 186.2 191.2 196.2 201.2 206.2
Min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) el el máximo 13 13.5 13.5 14.2 14.2 14.2 14.2
b - ¿ Qué? 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
por 1000 unidades ≈ kg 125 140 150 165 170 175 183
Diámetro nominal 200 210 220 230 240 250 260
d ①
el el máximo 4 5 5 5 5 5 5
Min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc el máximo 211.2 223.7 233.7 243.7 254 264 277
Min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) el el máximo 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b - ¿ Qué? 14 14 14 14 14 14 16
d1 Min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
por 1000 unidades ≈ kg 195 270 315 330 345 360 375
Diámetro nominal 270 280 290 300
d ①
el el máximo 5 5 5 5
Min 4.88 4.88 4.88 4.88
dc el máximo 287 297 307 317
Min 284.19 294.19 304.19 314.19
a) el el máximo 16.2 16.2 16.2 16.2
b - ¿ Qué? 16 16 16 16
d1 Min 5 5 5 5
d2 236 246 256 266
por 1000 unidades ≈ kg 388 400 415 435


Los anillos de sujeción para perforaciones - Tipo normal son un tipo común de sujeción en el diseño mecánico, utilizado principalmente para sujetar piezas en ejes, evitando que se muevan o se caigan.Aquí hay una introducción a las características, ventajas y escenarios aplicables de este tipo de anillo de retención:

Las características:

  1. 1.En la condición de cumplir con la norma DIN471, estos anillos de retención suelen estar disponibles en una variedad de tamaños estándar,que puede adaptarse según el diámetro del eje y el tamaño de la parte que debe fijarse.
  2. 2.El anillo de retención está generalmente hecho de una lámina circular de metal con un agujero en el centro, que es simple, confiable y fácil de instalar.
  3. 3.El anillo de retención se puede instalar en el eje empujando axialmente o tocando, sin necesidad de herramientas o equipos especiales, lo que facilita su instalación.
  4. 4.Los anillos de retención pueden fabricarse con diversos materiales para adaptarse a una amplia gama de requisitos ambientales.

Ventajas:

  • 1La instalación de anillos de retención puede evitar eficazmente que las piezas se desplacen o incluso caigan del eje, garantizando la seguridad y la estabilidad del sistema mecánico.
  • 2Debido a la simplicidad de su estructura, los anillos de retención tienen costes de fabricación relativamente bajos, lo que los hace adecuados para la producción a gran escala.
  • 3Dado que los anillos de retención se fabrican de acuerdo con la norma DIN471, pueden adaptarse a diversos diámetros de eje y tamaños de piezas, lo que demuestra una gran adaptabilidad y una gran versatilidad.
  • 4Debido a la simplicidad de la estructura del anillo de retención, tanto su instalación como sus procesos de extracción son relativamente sencillos.que facilita el mantenimiento del equipo y el reemplazo de piezas.

Escenarios aplicables:

  • Partes de transmisión en ejes: en los sistemas de transmisión, como engranajes y ruedas de polea, se pueden usar anillos de retención para fijar piezas en ejes.
  • Fijación de rodamientos: en algunas aplicaciones, es necesario garantizar la estabilidad de los rodamientos en los ejes, donde entran en juego los anillos de retención.
  • Elementos de posicionamiento: los anillos de sujeción también pueden servir como elementos de posicionamiento, asegurando posiciones relativas precisas de otras partes en los ejes.
  • Escenarios de reemplazo frecuente de piezas: debido a su facilidad de instalación y desmontaje, los anillos de retención son especialmente adecuados para escenarios que requieren reemplazos frecuentes de piezas,como en equipos de ensayo y bancos de ensayo.

En resumen, los anillos de retención para perforadores - tipo normal son sujetadores con estructuras simples, instalación conveniente, bajos costos y gran adaptabilidad, ampliamente aplicados en varios sistemas mecánicos.
