xNombre | Lavadoras de muelles de forma cónica | Estándar | El uso de la tecnología de la Unión Europea para la fabricación de equipos de ensayo de la Unión Eur |
---|---|---|---|
El material | Acero inoxidable SUS304 | El tipo | Las máquinas de limpieza |
El color | Es muy simple. | Tratamiento de la superficie | Pulido |
Número de modelo d1 | M5-M10/Según sus necesidades | ||
Resaltar | Lavadora de lavadora de lavadora,Las máquinas de limpieza de muelles cónicas de acero inoxidable,SUS304 Lavadoras de muelles |
NF E 25-511 Lavadoras de muelles cónicas, símbolo CS de acero inoxidable SUS304
Características:
-

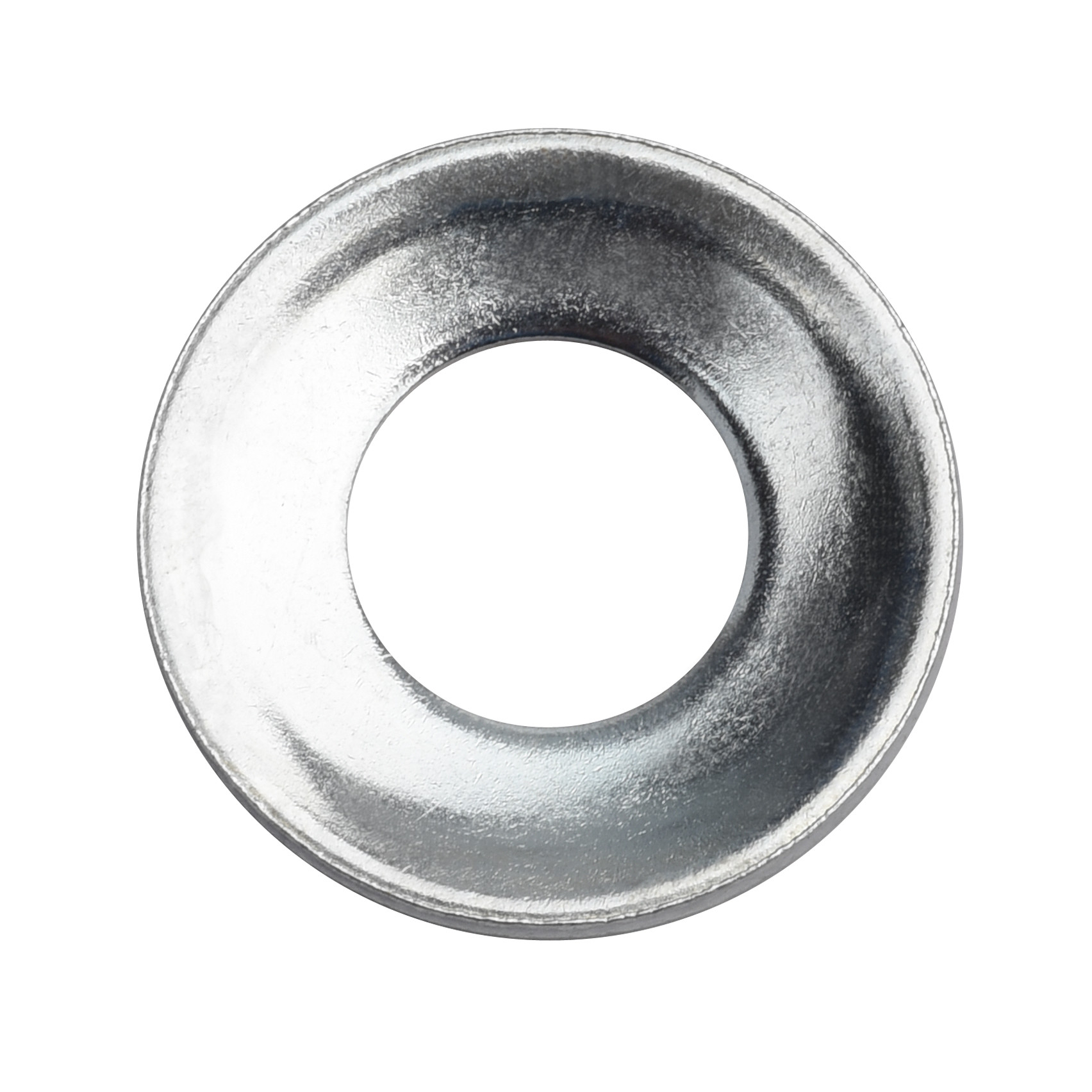

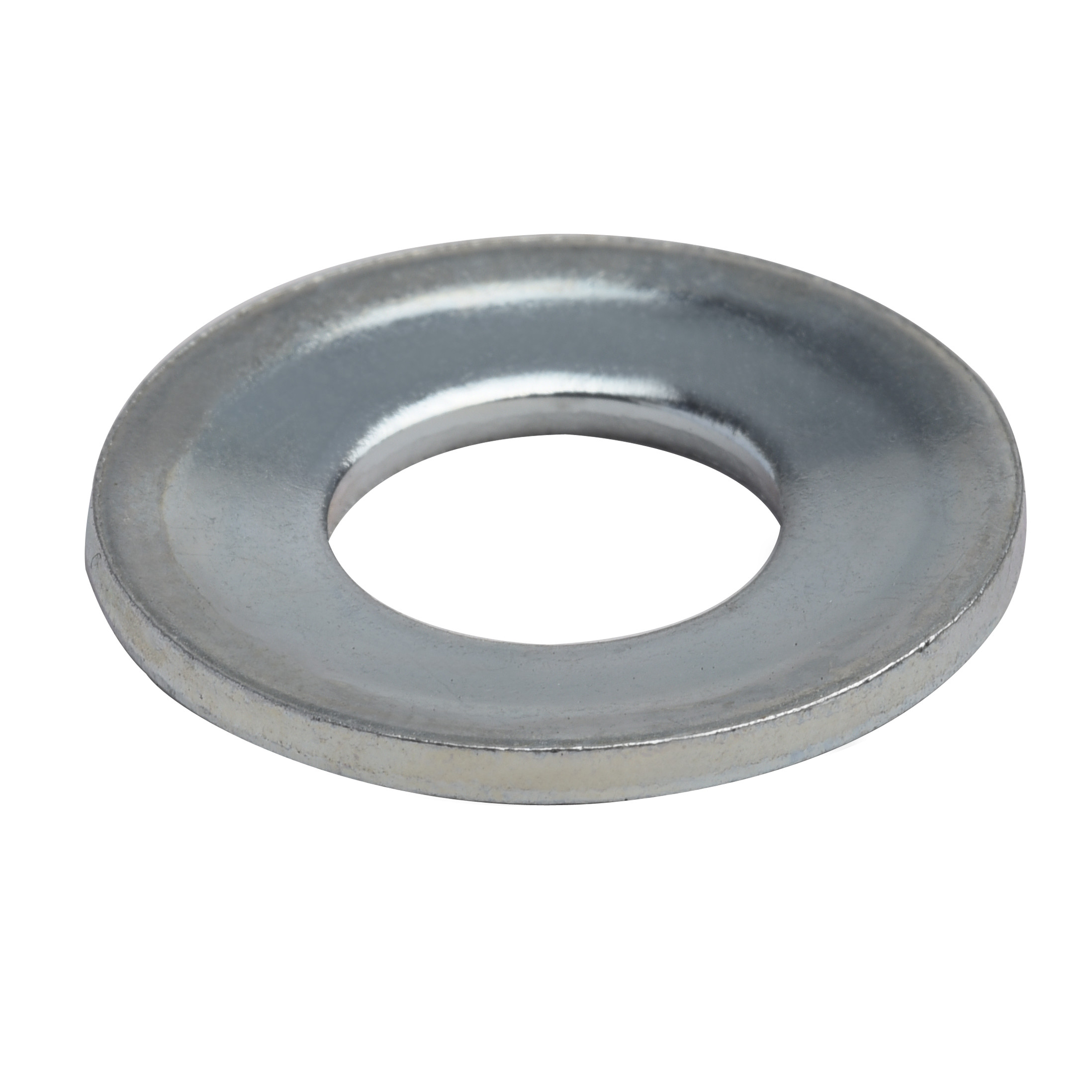

Diseño cónico: La lavadora presenta un perfil cónico con un diámetro más amplio en un extremo y un diámetro más estrecho en el otro.proporcionando una distribución uniforme de la presión.
-

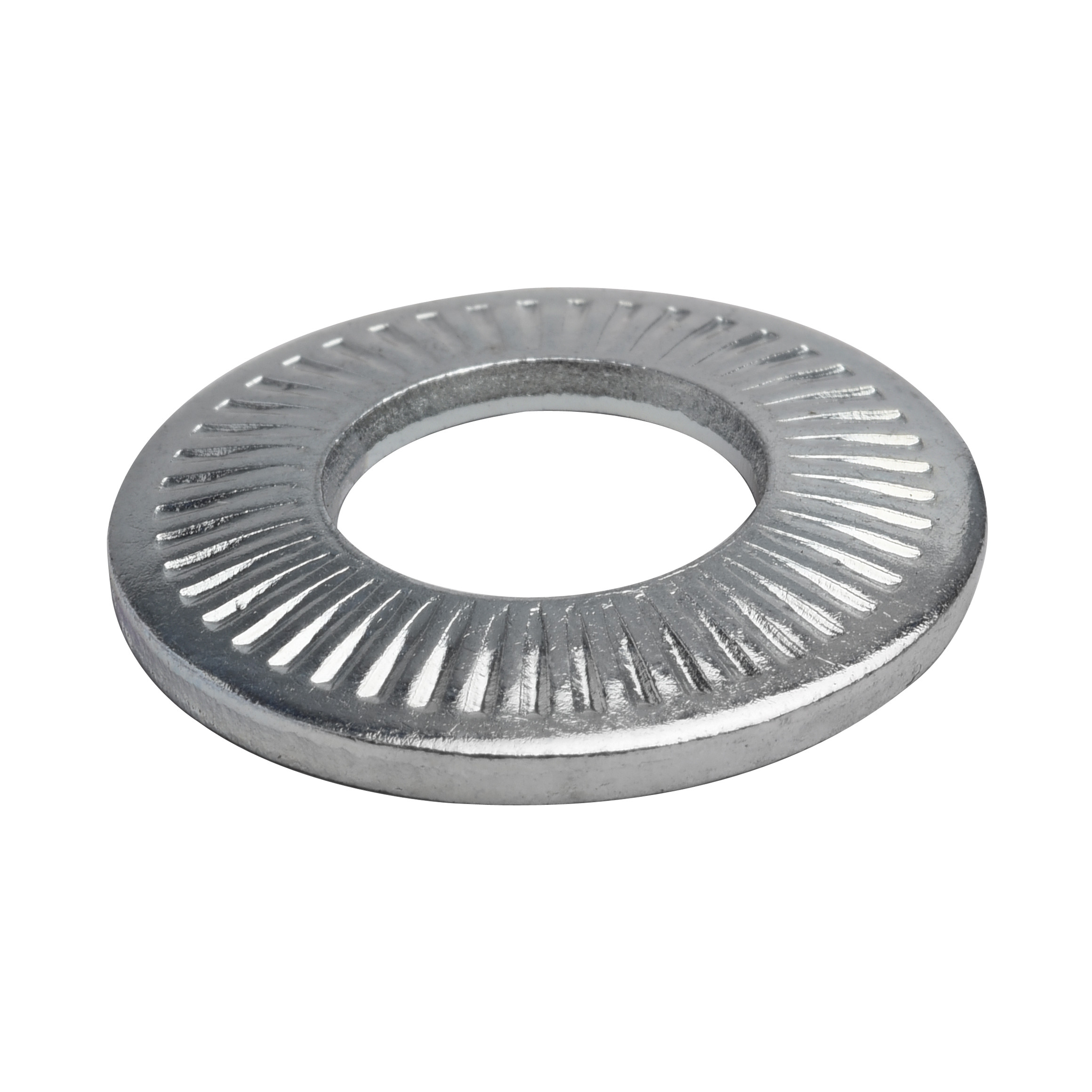

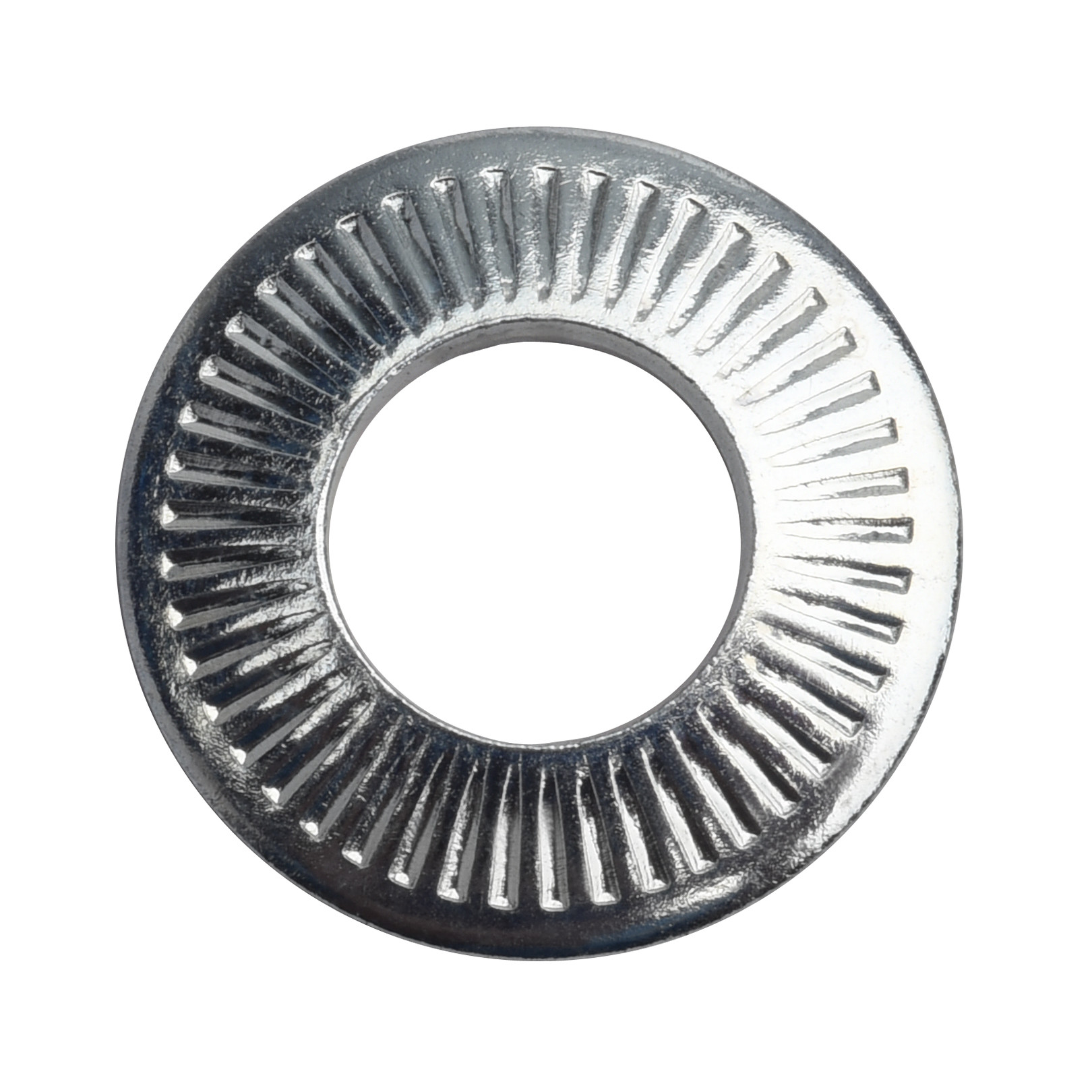

Superficies desgranadas: La superficie de la lavadora se arrugó, creando una textura dentada o elevada. Esta textura no sólo aumenta la fricción sino que también mejora las propiedades antideslizantes de la lavadora.
-
Propiedades de la primavera: Las almohadillas cónicas de resorte con rizos poseen un cierto grado de elasticidad y flexibilidad, lo que les permite comprimir y expandir dentro de un cierto rango.Esta característica permite que la lavadora se adapte a las variaciones menores durante el proceso de montaje, reduciendo las vibraciones y el ruido.
Ventajas:
-
Fuerte rendimiento antideslizante: La superficie arrugada aumenta la fricción entre la lavadora y la superficie de contacto, evitando efectivamente el deslizamiento y el aflojamiento.
-
Alta adaptabilidad: El diseño cónico y las propiedades del muelle permiten que la lavadora se adapte a diferentes tamaños y formas para el montaje, al tiempo que se adapta a pequeños cambios durante el proceso.
-
Reducción de vibraciones y ruido: La elasticidad y la flexibilidad de la lavadora pueden absorber y disipar la energía de vibración, reduciendo así la vibración y el ruido generados durante el funcionamiento del equipo o de la estructura.
-
Larga vida útil: Las propiedades de la superficie enrollada y de los muelles dan a la lavadora una alta resistencia al desgaste y durabilidad, lo que garantiza un rendimiento estable durante un largo período de tiempo.
Aplicaciones:
-
Fabricación de automóviles: Las lavadoras cónicas de resorte en forma de rizos se utilizan ampliamente en la fabricación de automóviles, como en el montaje de motores, transmisiones, sistemas de suspensión y otros componentes, para reducir las vibraciones,ruido más bajo, y mejorar la precisión y la estabilidad del montaje.
-
Industria aeroespacial: En la industria aeroespacial, donde la precisión y la estabilidad del montaje son cruciales, las almohadillas de resorte cónicas se utilizan para el montaje de elementos de fijación para aviones, cohetes,y otros equipos para garantizar un funcionamiento seguro y fiable.
-
Equipo de maquinaria: en varios equipos de maquinaria, tales como máquinas herramientas, maquinaria de ingeniería, maquinaria agrícola, y más,Las lavadoras de resorte cónicas y rizadas se utilizan comúnmente en el montaje de elementos de sujeción para mejorar el rendimiento y la estabilidad del equipo..
-
Industria de la construcción: En la industria de la construcción, las ruedas de resorte cónicas se utilizan en el montaje de elementos de fijación para puentes, túneles, estructuras de acero,y otras construcciones para garantizar la estabilidad y seguridad de las estructuras.
Diámetro nominal | 3 | 3 | 3 | 4 | 4 | 4 | |
- 6 y 0.5 | - 8 y 0.6 | - 10 a 0. - ¿Qué quieres decir?6 | - 8 y 0.8 | - 10 a 0. - ¿Qué quieres decir?9 | -14 a uno | ||
d1 | Min | 3.1 | 3.1 | 3.1 | 4.1 | 4.1 | 4.1 |
el máximo | 3.35 | 3.35 | 3.35 | 4.4 | 4.4 | 4.4 | |
d2 | Tamaño nominal | 6 | 8 | 10 | 8 | 10 | 14 |
el máximo | 6.24 | 8.29 | 10.29 | 8.29 | 10.29 | 14.35 | |
Min | 5.76 | 7.71 | 9.71 | 7.71 | 9.71 | 13.65 | |
h | Tamaño nominal | 0.5 | 0.6 | 0.6 | 0.8 | 0.9 | 1 |
el máximo | 0.53 | 0.63 | 0.63 | 0.83 | 0.94 | 1.04 | |
Min | 0.47 | 0.57 | 0.57 | 0.77 | 0.86 | 0.96 | |
H. | Min | 0.7 | 0.8 | 0.95 | 1 | 1.15 | 1.4 |
el máximo | 0.9 | 1 | 1.2 | 1.2 | 1.4 | 1.8 | |
d3 | Min | 5.5 | 5.5 | 5.5 | 7 | 7 | 7 |
d4 | Min | 3.6 | 3.6 | 3.6 | 4.7 | 4.7 | 4.7 |
el máximo | 4.1 | 4.1 | 4.1 | 5.2 | 5.2 | 5.2 | |
Carga de ensayo ((N) | 2400 | 2400 | 2400 | 4200 | 4200 | 4200 | |
Diámetro nominal | 5 | 5 | 5 | 6 | 6 | 6 | |
-10 a uno | - 12 y 1.1 | - 16 y uno.2 | - 12 y 1.2 | - 14 y 1.3 | - 18 y 1.4 | ||
d1 | Min | 5.1 | 5.1 | 5.1 | 6.1 | 6.1 | 6.1 |
el máximo | 5.4 | 5.4 | 5.4 | 6.4 | 6.4 | 6.4 | |
d2 | Tamaño nominal | 10 | 12 | 16 | 12 | 14 | 18 |
el máximo | 10.29 | 12.35 | 16.35 | 12.35 | 14.35 | 18.35 | |
Min | 9.71 | 11.65 | 15.65 | 11.65 | 13.65 | 17.65 | |
h | Tamaño nominal | 1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.4 |
el máximo | 1.04 | 1.14 | 1.24 | 1.24 | 1.34 | 1.44 | |
Min | 0.96 | 1.06 | 1.16 | 1.16 | 1.26 | 1.36 | |
H. | Min | 1.25 | 1.45 | 1.7 | 1.55 | 1.75 | 2.1 |
el máximo | 1.5 | 1.8 | 2.1 | 1.85 | 2.1 | 2.5 | |
d3 | Min | 8 | 8 | 8 | 10 | 10 | 10 |
d4 | Min | 5.7 | 5.7 | 5.7 | 6.8 | 6.8 | 6.8 |
el máximo | 6.2 | 6.2 | 6.2 | 7.4 | 7.4 | 7.4 | |
Carga de ensayo ((N) | 6800 | 6800 | 6800 | 9500 | 9500 | 9500 | |
Diámetro nominal | 8 | 8 | 8 | 10 | 10 | 10 | |
- 16 y uno.4 | - 18 y 1.4 | - 22 y 1.6 | - 20 y uno.6 | - 22 y 1.6 | - 27 y 1.8 | ||
d1 | Min | 8.2 | 8.2 | 8.2 | 10.2 | 10.2 | 10.2 |
el máximo | 8.56 | 8.56 | 8.56 | 10.56 | 10.56 | 10.56 | |
d2 | Tamaño nominal | 16 | 18 | 22 | 20 | 22 | 27 |
el máximo | 16.35 | 18.35 | 22.42 | 20.42 | 22.42 | 27.42 | |
Min | 15.65 | 17.65 | 21.58 | 19.58 | 21.58 | 26.58 | |
h | Tamaño nominal | 1.4 | 1.4 | 1.6 | 1.6 | 1.6 | 1.8 |
el máximo | 1.44 | 1.44 | 1.65 | 1.65 | 1.65 | 1.85 | |
Min | 1.36 | 1.36 | 1.55 | 1.55 | 1.55 | 1.75 | |
H. | Min | 1.8 | 1.9 | 2.2 | 2.1 | 2.25 | 2.6 |
el máximo | 2.2 | 2.35 | 2.7 | 2.6 | 2.75 | 3.1 | |
d3 | Min | 13 | 13 | 13 | 16 | 16 | 16 |
d4 | Min | 9.2 | 9.2 | 9.2 | 11.2 | 11.2 | 11.2 |
el máximo | 9.8 | 9.8 | 9.8 | 11.9 | 11.9 | 11.9 | |
Carga de ensayo ((N) | 17500 | 17500 | 17500 | 27500 | 27500 | 27500 | |
Diámetro nominal | 12 | 12 | 12 | -14 años. | 16 | 20 | |
- 24 a 1 horas.8 | - 27 y 1.8 | - 32 a 2 | - 30 y 2.4 | - 32 y 2.8 | - 40 a tres.2 | ||
d1 | Min | 12.4 | 12.4 | 12.4 | 14.4 | 16.4 | 20.5 |
el máximo | 12.83 | 12.83 | 12.83 | 14.83 | 16.83 | 21.02 | |
d2 | Tamaño nominal | 24 | 27 | 32 | 30 | 32 | 40 |
el máximo | 24.42 | 27.42 | 32.5 | 30.42 | 32.5 | 40.5 | |
Min | 23.58 | 26.58 | 31.5 | 29.58 | 31.5 | 39.5 | |
h | Tamaño nominal | 1.8 | 1.8 | 2 | 2.4 | 2.8 | 3.2 |
el máximo | 1.85 | 1.85 | 2.05 | 2.46 | 2.86 | 3.26 | |
Min | 1.75 | 1.75 | 1.95 | 2.34 | 2.74 | 3.14 | |
H. | Min | 2.4 | 2.6 | 3.1 | 3.2 | 3.6 | 4.3 |
el máximo | 2.9 | 3.1 | 3.6 | 3.7 | 4.1 | 4.9 | |
d3 | Min | 18 | 18 | 18 | 21 | 24 | 30 |
d4 | Min | 13.7 | 13.7 | 13.7 | 15.7 | 17.7 | 22.8 |
el máximo | 14.4 | 14.4 | 14.4 | 16.4 | 18.4 | 23.1 | |
Carga de ensayo ((N) | 40000 | 40000 | 40000 | 55000 | 75000 | 100000 |
